樓主發表于: 2018-04-12 12:43

只看樓主 | 小中大

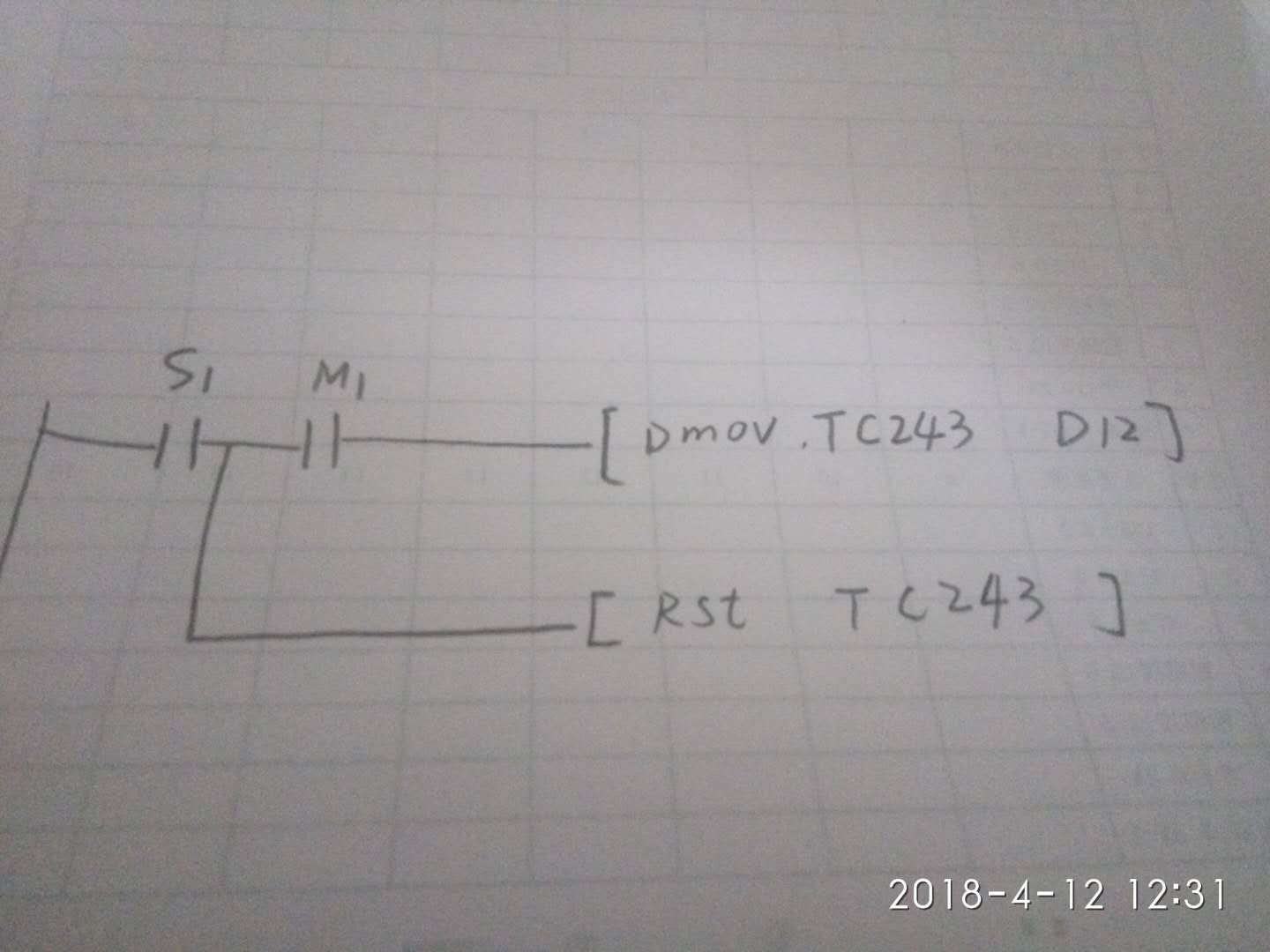

圖片：

高手們給分析一下，計數器c243是先傳送數據到d12后復位置0嗎

lxfeng168

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 158 點
下載積分: 640 分
在線時間: 17(小時)
注冊時間: 2013-12-09
最后登錄: 2019-04-29
查看lxfeng168的主題 / 回貼

1樓發表于: 2018-04-12 12:46

只看該作者 | 小中大

s1 和M1接通的條件下，是先傳送數據，再復位嗎，請大神解釋一下

724438166

聯系方式qq 724438166

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 388 個
工控威望: 443 點
下載積分: 7872 分
在線時間: 302(小時)
注冊時間: 2014-06-22
最后登錄: 2024-10-16
查看724438166的主題 / 回貼

2樓發表于: 2018-04-12 12:47

只看該作者 | 小中大

對，左往右，上到下

樓主留言：

真誠感謝！

坤樂集團

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看坤樂集團的主題 / 回貼

3樓發表于: 2018-04-12 13:27

只看該作者 | 小中大

a446871451

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 135 點
下載積分: 633 分
在線時間: 22(小時)
注冊時間: 2018-03-12
最后登錄: 2020-03-31
查看a446871451的主題 / 回貼

4樓發表于: 2018-04-12 15:45

只看該作者 | 小中大

應該把RST C243的線在M1右邊接下來，不然如果S1在M1的前面通，是先復位再傳

樓主留言：

真誠感謝！

chendaochun

有顆不老的心，認真向大家學習。

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 152 點
下載積分: 1928 分
在線時間: 41(小時)
注冊時間: 2018-04-10
最后登錄: 2023-09-02
查看chendaochun的主題 / 回貼

5樓發表于: 2018-04-24 11:55

只看該作者 | 小中大

同意4樓的說法。

exiagd

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 138 點
下載積分: 551 分
在線時間: 41(小時)
注冊時間: 2014-08-14
最后登錄: 2023-02-26
查看exiagd的主題 / 回貼

6樓發表于: 2018-04-24 12:08

只看該作者 | 小中大

先傳后復位

a446871451

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 135 點
下載積分: 633 分
在線時間: 22(小時)
注冊時間: 2018-03-12
最后登錄: 2020-03-31
查看a446871451的主題 / 回貼

7樓發表于: 2018-04-24 13:14

只看該作者 | 小中大

引用
引用第6樓exiagd于2018-04-24 12:08發表的 :
先傳后復位

如果S1通了之后M1才通的呢，除非是兩個同時通，或者M1先通再S1通的

陳應立

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 123 點
下載積分: 736 分
在線時間: 8(小時)
注冊時間: 2017-11-13
最后登錄: 2023-04-22
查看陳應立的主題 / 回貼

8樓發表于: 2018-04-24 13:51

只看該作者 | 小中大

先復位后傳！

fengshouhiu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 147 點
下載積分: 2374 分
在線時間: 10(小時)
注冊時間: 2018-04-08
最后登錄: 2018-10-23
查看fengshouhiu的主題 / 回貼

9樓發表于: 2018-04-24 16:14

只看該作者 | 小中大

同意4樓

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1264 個
工控威望: 1434 點
下載積分: 3699 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2024-11-29
查看lvpretend的主題 / 回貼

10樓發表于: 2018-04-24 17:40

只看該作者 | 小中大

2樓已經說了，先傳輸數據，再復位。
T型節點會執行壓棧動作，把你的梯形圖編譯成指令就會發現：
1，LD S1
2，MPS 壓棧
3, AND M1
4, DMOV C243 D12
5, MPP 出棧
6, RST C243

你用三菱梯形圖編輯，然后編譯后看指令就知道了。
但一般不建議這樣編寫。

白日夢想家

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 143 點
下載積分: 873 分
在線時間: 13(小時)
注冊時間: 2018-04-21
最后登錄: 2018-08-06
查看白日夢想家的主題 / 回貼

11樓發表于: 2018-04-24 17:46

只看該作者 | 小中大

應該是先傳送后復位
