工控人家園 綜合討論 第一次用臺達B2伺服，求教接線是否正確。

一花一世界

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 91 點
下載積分: 725 分
在線時間: 30(小時)
注冊時間: 2018-04-16
最后登錄: 2025-01-16
查看一花一世界的主題 / 回貼

樓主發表于: 2018-08-07 10:54

只看樓主 | 小中大

35-------P24V
11-------P24V
37-------方向 Y4
41-------脈沖 Y0
9 -------SON Y6
33-------ARST Y5
28-------ALRM X3
27-------N24V

一花一世界

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 91 點
下載積分: 725 分
在線時間: 30(小時)
注冊時間: 2018-04-16
最后登錄: 2025-01-16
查看一花一世界的主題 / 回貼

1樓發表于: 2018-08-07 11:25

只看該作者 | 小中大

用的是外接電源，14引腳是不是要接N24V呀

moyqfujian

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1533 個
工控威望: 15104 點
下載積分: 6038 分
在線時間: 1442(小時)
注冊時間: 2013-12-08
最后登錄: 2025-03-16
查看moyqfujian的主題 / 回貼

2樓發表于: 2018-08-07 12:49

只看該作者 | 小中大

看圖接線

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1125 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-02-17
查看yrm258的主題 / 回貼

3樓發表于: 2018-08-07 13:44

只看該作者 | 小中大

人生沒有如果只有后果

814382100

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 573 個
工控威望: 740 點
下載積分: 1892 分
在線時間: 164(小時)
注冊時間: 2016-10-29
最后登錄: 2025-03-15
查看814382100的主題 / 回貼

4樓發表于: 2018-08-07 15:21

只看該作者 | 小中大

給你一份參考脈沖控制

附件：

B2伺服.rar (11 K) 下載次數:116
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+2(振海機電) 真誠感謝！

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11582 個
工控威望: 18962 點
下載積分: 13311 分
在線時間: 2731(小時)
注冊時間: 2013-01-31
最后登錄: 2025-03-11
查看往事如風的主題 / 回貼

5樓發表于: 2018-08-07 22:43

只看該作者 | 小中大

謝謝分享

三人行者必有我師，擇其善者而從之

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1281 個
工控威望: 1457 點
下載積分: 5510 分
在線時間: 919(小時)
注冊時間: 2015-08-31
最后登錄: 2025-03-15
查看wangnaizhi的主題 / 回貼

6樓發表于: 2018-08-08 08:21

只看該作者 | 小中大

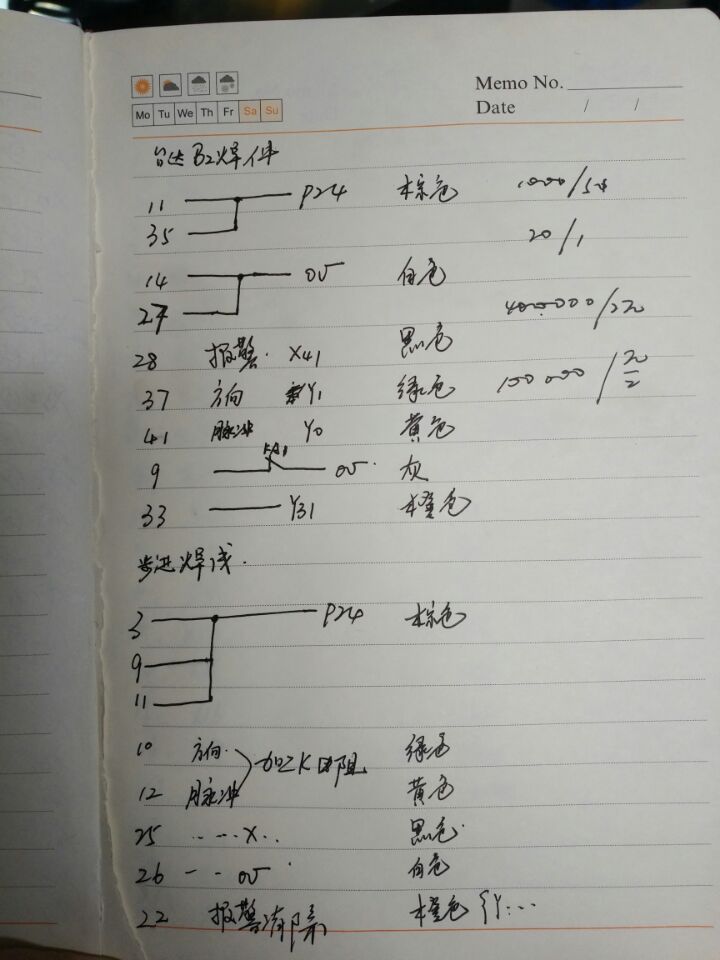

圖片：

這個是我平時焊線的端腳定義具體的還要什么要求可以看一下手冊上面有指導接線的
