樁機132KW馬達！要求1：降壓啟動；2：反轉Y點動；3：正轉Y點動！4：三角運行自鎖！說明：啟動是先按正轉點動后十來秒《看工作人員的情況！沒有固定時間》再松開正轉點動按鈕后再去按三角運行按鈕！如要停止就按停止按鈕！反轉要在三角運行和正轉沒有工作是才有效！以前的電柜就是4個交流接觸！4個按鈕！
看是簡單的動作！搞了2天一夜都沒有搞定！拆了又安裝！安裝了又拆！當時看人家的電柜亂七八糟！又不能用了！提出來重新搞控制線！說好只收500人工費！誰知道倒虧300《我搞不定了又叫一個朋友來幫忙》！其結果還是一樣沒有搞定！
大家有好方法嗎？不加?xùn)|西！電柜已退回工地了！被人家說了以大通！實在想不出來了！

這個都難倒了,怎么學的.

引用

引用第1樓flyfeky于2018-03-24 17:05發表的  :
這個都難倒了,怎么學的.

愿賜教

這玩意還可以。程序好搞。就是接觸器部分要搞互鎖。接線就多一些。還有正轉反轉的啟動開關常閉接點也要互鎖。相當于雙重互鎖。電機功率太大了。有搞青年。樓主之前玩過幾年傳統電路？

看看，似乎可以滿足要求，自己再修改下

百度一下，網上有圖紙，照著接線就是呢。
現在不常用這一類，我接個星，三角也是照圖紙接。

反轉要在三角運行和正轉，這個分別串三角和正轉常閉。

用變頻器解決正反轉，降壓起動，點動

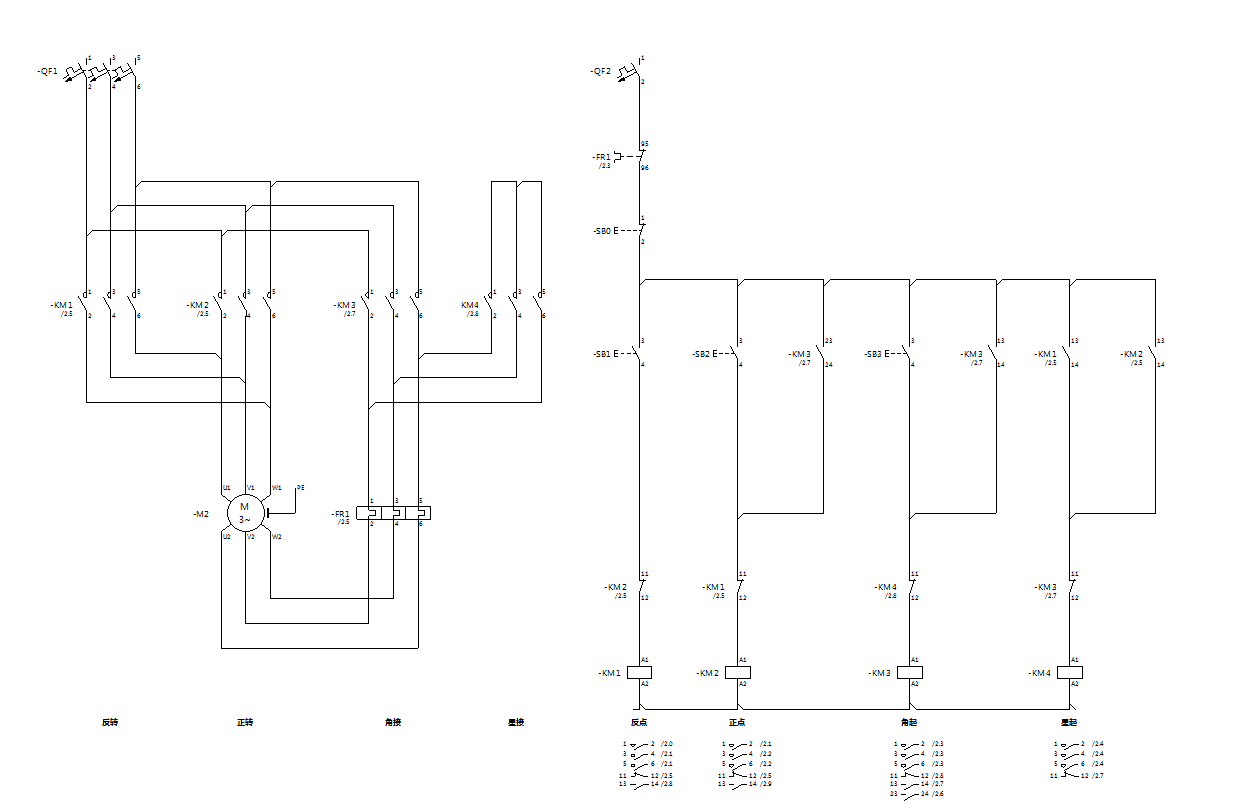

看下對不
錯了刪掉，以免誤導

正反接觸器互鎖點動，同時閉合星形接觸器
三角形接觸器自鎖，同時閉合正轉接觸器
三角形接觸器和星形接觸器互鎖

不用想很復雜，接上面思路簡單畫出電路圖即可

7樓看下你主電路是否正確？控制電路互鎖放到線圈上面比較好。

引用

引用第7樓yoyofriday于2018-03-25 08:01發表的  :
看下對不
[attachment=220450]

謝謝！但你的圖是不對的！你的KM1正轉和KM3三角怎么能互鎖了？？？

引用

引用第8樓戇獅于2018-03-25 08:06發表的  :
正反接觸器互鎖點動，同時閉合星形接觸器
三角形接觸器自鎖，同時閉合正轉接觸器
三角形接觸器和星形接觸器互鎖

不用想很復雜，接上面思路簡單畫出電路圖即可

想法是好！但你自己去實際接線試試看看！我當時的想法也簡單啊不就是個降壓啟動嗎！閉著眼也能搞好啊！所有的問題就是出在互鎖上！又不能加?xùn)|西！
