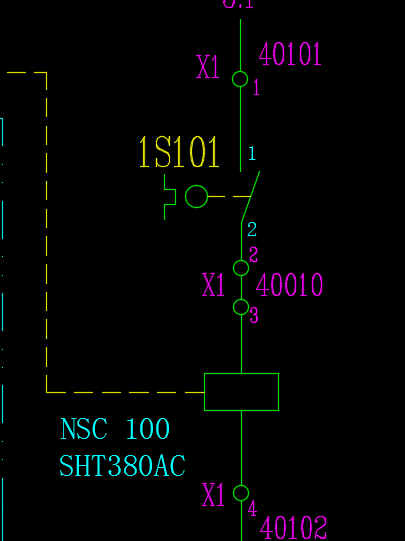

大神們，像一些電氣符號，比如時間繼電器的延時觸點旁邊有個圓弧，動作方向是圓弧指向圓心，通過這個可以判斷這個觸點的作用，那么請問上面截圖里這個限位開關1S101（不是熱繼，就是電氣柜一個門限位）的電氣符號這么畫表示什么意思（就是開關旁邊有個類似方波的這個表示）？知道的請指教下，謝謝！

[ 此帖被小發哥在2018-04-13 17:31重新編輯 ]

michael.guan

級別: 略有小成

精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2024-07-21
查看michael.guan的主題 / 回貼

1樓發表于: 2018-04-13 16:31

只看該作者 | 小中大

個人感覺應該是熱敏類的開關，如熱過載繼電器、溫度開關等等。

nos001

級別: 探索解密

精華主題: 0
發帖數量: 54 個
工控威望: 110 點
下載積分: 814 分
在線時間: 42(小時)
注冊時間: 2018-03-31
最后登錄: 2022-10-06
查看nos001的主題 / 回貼

2樓發表于: 2018-04-13 16:33

只看該作者 | 小中大

eplan IEC庫里有，系統重裝了，eplan沒裝，忘記了。

wangchao059

級別: 正式會員

精華主題: 0
發帖數量: 20 個
工控威望: 92 點
下載積分: 1027 分
在線時間: 2(小時)
注冊時間: 2018-04-12
最后登錄: 2019-07-04
查看wangchao059的主題 / 回貼

3樓發表于: 2018-04-13 16:59

只看該作者 | 小中大

熱繼電器吧

tingfenghu

級別: 工控俠客

精華主題: 0
發帖數量: 2853 個
工控威望: 3626 點
下載積分: 3535 分
在線時間: 3818(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-09
查看tingfenghu的主題 / 回貼

4樓發表于: 2018-04-13 18:25

只看該作者 | 小中大

別想多，
沒有按標準畫圖，
這個CAD畫的，
門壓下去就動作

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

chendaochun

有顆不老的心，認真向大家學習。

級別: 探索解密

精華主題: 0
發帖數量: 93 個
工控威望: 152 點
下載積分: 1928 分
在線時間: 41(小時)
注冊時間: 2018-04-10
最后登錄: 2023-09-02
查看chendaochun的主題 / 回貼

5樓發表于: 2018-04-14 08:53

只看該作者 | 小中大

應該是沒有按標準畫的，樣子是熱繼電器，其實是限位開關。（個人感覺）
