北冥有漁
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 115 點
下載積分: 738 分
在線時間: 7(小時)
注冊時間: 2017-12-06
最后登錄: 2023-11-07
查看北冥有漁的 主題 / 回貼
樓主  發表于: 2018-01-04 19:59
電氣元件:DC24V電源(正 負),
                    點動按鈕(自復位式),
                    普通繼電器(一組常開,一組常閉,線圈DC24V供電)
                    定時器(一組常開,一組常閉,線圈DC24V供電,通電延時)
                    電磁閥(DC24V正 負)
控制要求:按一下按鈕后,電磁閥工作10S左右后自動斷開。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 53588 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-03-14
查看john42tw的 主題 / 回貼
1樓  發表于: 2018-01-05 08:25

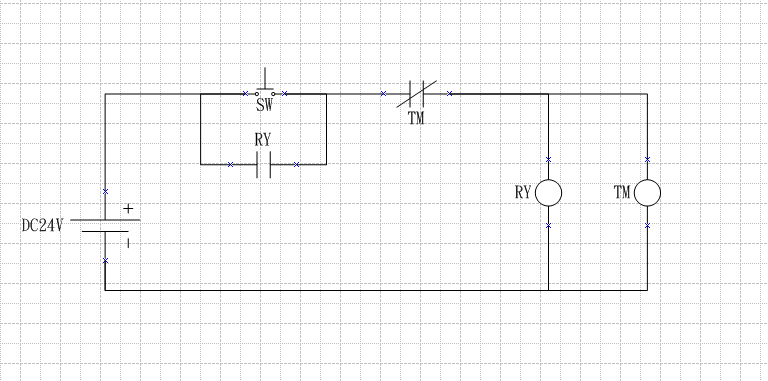

圖片:
參考看看
樓主留言:
真誠感謝!雖然理論上時間繼電器會斷開,但實際上在斷電的一瞬間,時間繼電器上的常閉觸點開關已經閉合,因此不斷的開關、開關
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 53588 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-03-14
查看john42tw的 主題 / 回貼
2樓  發表于: 2018-01-05 10:02

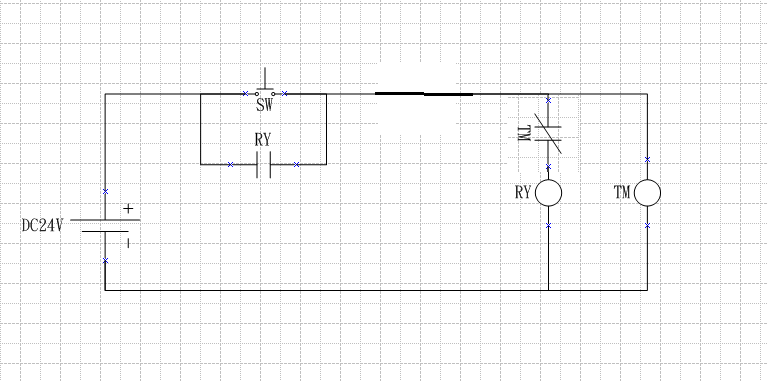

圖片:
不可能,因為RY已斷電
如果怕的話TM換位置
樓主留言:
真誠感謝!表示親自測試過,時間繼電器的復位條件就是斷電的一瞬間就復位。時間繼電器的一直在不停的動作。
咗臉ヅ微笑ぺ
非吾所愿,奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
3樓  發表于: 2018-01-05 11:31
你確定你試過?以前有好多這種小治具都是像1樓這么接的,不過是AC220的,并沒有什么問題。或者你的中間繼電器機械延時太大了(如果是這樣你的中間繼電器有點假),那你可以在時間繼電器線圈并一個電容試下
ヅ微笑面對每一天,即使生活并不美好ヅ
libin520
雖然沒什么突破和進步,卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2446 個
工控威望: 2878 點
下載積分: 4640 分
在線時間: 1212(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-16
查看libin520的 主題 / 回貼
4樓  發表于: 2018-01-05 11:42
我就是這么用。兩個計時器。三個繼電器。220伏。樓主是高手。再次贏了無數大師。無言以對~
需要高品質音樂資源+QQ群:723680148,音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
5樓  發表于: 2018-01-05 11:42
這個我也做過,改成2樓的圖就可以了。。。
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2562(小時)
注冊時間: 2010-06-24
最后登錄: 2025-03-14
查看znz43的 主題 / 回貼
6樓  發表于: 2018-01-05 11:59
2樓線路沒問題。
24V直流繼電器有剩磁,釋放慢,鐵芯上墊個紙片就可以了。
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
小八哥
電話15394301768 QQ815360919 慈溪余姚
級別: 工控俠客
精華主題: 0
發帖數量: 587 個
工控威望: 2143 點
下載積分: 2254 分
在線時間: 719(小時)
注冊時間: 2016-02-18
最后登錄: 2025-03-16
查看小八哥的 主題 / 回貼
7樓  發表于: 2018-01-05 13:10
買時間繼電器的時候  觸點選擇   延時復位的   有個蘑菇頭的樣子的 那樣就沒有省磁的問題了
liuaihua99
工業機器人應用,非標設備制造。
級別: 家園常客
精華主題: 0
發帖數量: 61 個
工控威望: 900 點
下載積分: 1408 分
在線時間: 194(小時)
注冊時間: 2016-07-16
最后登錄: 2025-03-11
查看liuaihua99的 主題 / 回貼
8樓  發表于: 2018-01-05 14:10
我也碰到過這樣的問題。看似簡單的回路,實則要考慮的東西更多一些。。大部分人還是理論正確,實際驗證卻不行。我的感受也是這樣,有時候理論上可行,實際就是不好用,需要換個方式方法來實現。

舉個例子,市面上賣的那種普通的開關量計數器,如果你真的用PLC的脈沖輸出計數,理論驗證是沒問題,實際計數就不準確。信號要有一點點延時才行。
樓主留言:
真誠感謝!多多聯系啊,同行!
咗臉ヅ微笑ぺ
非吾所愿,奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
9樓  發表于: 2018-01-05 15:30
引用
引用第8樓liuaihua99于2018-01-05 14:10發表的  :
我也碰到過這樣的問題。看似簡單的回路,實則要考慮的東西更多一些。。大部分人還是理論正確,實際驗證卻不行。我的感受也是這樣,有時候理論上可行,實際就是不好用,需要換個方式方法來實現。

舉個例子,市面上賣的那種普通的開關量計數器,如果你真的用PLC的脈沖輸出計數,理論驗證是沒問題,實際計數就不準確。信號要有一點點延時才行。

普通的開關量計數器也是有識別頻率范圍的,超過了頻率的肯定計數少了,看產品參數時還要給它打個折扣才能確保準確穩定運行
(確實2樓的圖可以的)
ヅ微笑面對每一天,即使生活并不美好ヅ
leeso
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 192 點
下載積分: 462 分
在線時間: 50(小時)
注冊時間: 2008-04-12
最后登錄: 2024-09-15
查看leeso的 主題 / 回貼
10樓  發表于: 2018-01-05 15:40
學習了
liuaihua99
工業機器人應用,非標設備制造。
級別: 家園常客
精華主題: 0
發帖數量: 61 個
工控威望: 900 點
下載積分: 1408 分
在線時間: 194(小時)
注冊時間: 2016-07-16
最后登錄: 2025-03-11
查看liuaihua99的 主題 / 回貼
11樓  發表于: 2018-01-05 15:44
引用
引用第9樓咗臉ヅ微笑ぺ于2018-01-05 15:30發表的  :

普通的開關量計數器也是有識別頻率范圍的,超過了頻率的肯定計數少了,看產品參數時還要給它打個折扣才能確保準確穩定運行
(確實2樓的圖可以的)


不是頻率范圍的問題,是脈沖信號時間太短,有時識別不出。需要保持信號0.3秒(估的)就行了。
  • «
