樓主  發表于: 2017-11-30 09:56

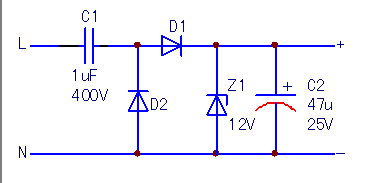

[upload=1] 在電網電壓正半波期間,D1導通,C1充電電流經穩壓處理流入負載電路;電網電壓負半波期間,D1截止D2導通,將C1內部所充電荷釋放干凈;我這個電路的正半波期間的電流走向是可以看懂得,但是在負半波期間的電流走向就不是很明白,尤其是c1內的充電荷是如何釋放出去的?如果把D2拆掉,C2的充電荷還會釋放掉嗎?不會,為什么不會?
yb6byl
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 166 點
下載積分: 740 分
在線時間: 22(小時)
注冊時間: 2014-07-18
最后登錄: 2019-12-14
查看yb6byl的 主題 / 回貼
1樓  發表于: 2017-11-30 09:59
圖片:
這是圖片,新手不太會查圖片,諒解!
awwwpa
西門子SMART,安川MP2300,歐姆龍觸摸屏,豐煒
級別: 家園常客
精華主題: 0
發帖數量: 763 個
工控威望: 859 點
下載積分: 1762 分
在線時間: 997(小時)
注冊時間: 2007-07-16
最后登錄: 2025-03-01
查看awwwpa的 主題 / 回貼
2樓  發表于: 2017-11-30 10:14
倍壓電路,穩壓管接了穩壓用
[ 此帖被awwwpa在2017-11-30 10:24重新編輯 ]
QQ106748835
yb6byl
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 166 點
下載積分: 740 分
在線時間: 22(小時)
注冊時間: 2014-07-18
最后登錄: 2019-12-14
查看yb6byl的 主題 / 回貼
3樓  發表于: 2017-11-30 10:19
引用
引用第2樓awwwpa于2017-11-30 10:14發表的  :
倍壓電路,穩壓管接了不知道做什么?

這不是倍壓電路,這是一個12v的穩壓電路,其中穩壓管是穩壓的作用的。
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 602(小時)
注冊時間: 2012-08-23
最后登錄: 2025-03-14
查看1992sd的 主題 / 回貼
4樓  發表于: 2017-11-30 11:14
負半周期間,C1右端為正;正半周期間,C1同時經D1放電,因此輸出的電壓加倍。
yb6byl
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 166 點
下載積分: 740 分
在線時間: 22(小時)
注冊時間: 2014-07-18
最后登錄: 2019-12-14
查看yb6byl的 主題 / 回貼
5樓  發表于: 2017-11-30 13:45
引用
引用第4樓1992sd于2017-11-30 11:14發表的  :
負半周期間,C1右端為正;正半周期間,C1同時經D1放電,因此輸出的電壓加倍。

知道了,謝謝
南郭先生
自動化成就工業之美
級別: 工控俠客
精華主題: 0
發帖數量: 524 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的 主題 / 回貼
6樓  發表于: 2017-11-30 21:02
4樓說得不對,普通降壓整流而已
心情不錯
級別: 家園常客
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1622(小時)
注冊時間: 2007-07-13
最后登錄: 2025-03-08
查看心情不錯的 主題 / 回貼
7樓  發表于: 2017-11-30 21:57
上正下負:L---C1---D1---負載---N
下負上正:N---D2---C1---L
lch8478
級別: 略有小成
精華主題: 0
發帖數量: 330 個
工控威望: 428 點
下載積分: 1278 分
在線時間: 273(小時)
注冊時間: 2016-07-13
最后登錄: 2025-02-11
查看lch8478的 主題 / 回貼
8樓  發表于: 2017-12-01 08:13
阻容降壓電路,集降壓、整流、穩壓未一體,低成本產品多使用這種方案,但能提供小電流有限,穩壓精度也差
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 602(小時)
注冊時間: 2012-08-23
最后登錄: 2025-03-14
查看1992sd的 主題 / 回貼
9樓  發表于: 2017-12-01 08:39

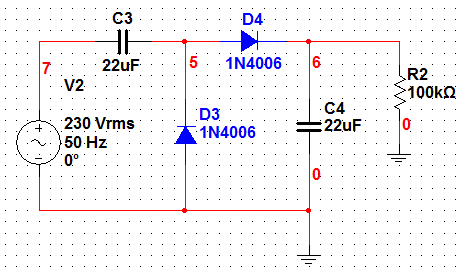

倍壓整流,12V限壓。
,倍壓整流電路,參考。
yb6byl
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 166 點
下載積分: 740 分
在線時間: 22(小時)
注冊時間: 2014-07-18
最后登錄: 2019-12-14
查看yb6byl的 主題 / 回貼
10樓  發表于: 2017-12-01 09:25
各位只說了前一個問題,誰能幫我解答第二個問題:如果把D2拆掉,C2的充電荷還會釋放掉嗎?負載還會有電壓輸出嗎?不會,為什么不會?
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 602(小時)
注冊時間: 2012-08-23
最后登錄: 2025-03-14
查看1992sd的 主題 / 回貼
11樓  發表于: 2017-12-01 10:03
D2拆掉后,成了半波整流,C2就是個濾波電容,起平滑電壓波形的作用,電荷不會釋放。
  • «
