樓主  發表于: 2017-08-12 16:30
現在使用AD模塊分別測得電壓電流存放到寄存器D100,D101里
如何編程計算出用電量。
是采用積分的公式嗎,怎么編
13465761431
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 201 點
下載積分: 364 分
在線時間: 176(小時)
注冊時間: 2015-02-23
最后登錄: 2023-12-17
查看13465761431的 主題 / 回貼
1樓  發表于: 2017-08-12 16:34
不會那么高級的,可以幫你頂一下
周家大少
辛辛苦苦也不過是為了養家糊口!
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2013 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-03-14
查看周家大少的 主題 / 回貼
2樓  發表于: 2017-08-12 20:54
我提供一個思路給你吧:首先,用電量=電流*電壓*時間,你只要將D100乘以D101再乘以一個時間這樣就可以算出來了啊,但是記得單位的變換也就是說最后再除以一個數值就可以了。
QQ:611369538
微信:ZMF2KXL
gadna9
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的 主題 / 回貼
3樓  發表于: 2017-08-13 09:50
用AD模塊測電量?AD模塊輸入電壓一般最高10V,電流ma級,測這個電量做什么,不太懂。
測量電量一般是用通過互感器連到測量電表等儀表進行測量
guozhongning
級別: 略有小成
精華主題: 0
發帖數量: 9 個
工控威望: 262 點
下載積分: 5704 分
在線時間: 12(小時)
注冊時間: 2017-08-08
最后登錄: 2019-03-02
查看guozhongning的 主題 / 回貼
4樓  發表于: 2017-08-13 10:11
我覺得應該是電流*電壓*時間在通過慮波積分,這里積分時間怎么確定是個關鍵。
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1961 個
工控威望: 2159 點
下載積分: 48921 分
在線時間: 559(小時)
注冊時間: 2009-07-30
最后登錄: 2025-03-16
查看wul2.4g的 主題 / 回貼
5樓  發表于: 2017-08-13 12:20
這個用PLC來做有點難道,因為電能的測定不只是電流和電壓,還有功率因數,且是隨時在變化的,如果用PLC來做,哪怕做出來,也不準的,松下就有這樣的儀表,他們也特別指出,只能做為輔助電能顯示!
自動機器
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 288 點
下載積分: 1041 分
在線時間: 1133(小時)
注冊時間: 2010-05-21
最后登錄: 2025-03-14
查看自動機器的 主題 / 回貼
6樓  發表于: 2017-08-13 12:43
用帶通訊的電能表吧,西門子的1200PLC好像有電能計量模塊,沒用過,自己查一下樣本。
z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-03-13
查看z62678667的 主題 / 回貼
7樓  發表于: 2017-08-14 07:22
引用
引用第2樓周家大少于2017-08-12 20:54發表的  :
我提供一個思路給你吧:首先,用電量=電流*電壓*時間,你只要將D100乘以D101再乘以一個時間這樣就可以算出來了啊,但是記得單位的變換也就是說最后再除以一個數值就可以了。

這個我知道,但是電流電壓是隨時變化的,所以這個時間沒辦法直接乘,我現在的思路是每固定一個短時間(比如1秒)計算出一個電量,再把所有的電量值進行一個累加。但存在的困難是,如何把這么多的電量值累加起來。
z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-03-13
查看z62678667的 主題 / 回貼
8樓  發表于: 2017-08-14 07:36
引用
引用第5樓wul2.4g于2017-08-13 12:20發表的  :
這個用PLC來做有點難道,因為電能的測定不只是電流和電壓,還有功率因數,且是隨時在變化的,如果用PLC來做,哪怕做出來,也不準的,松下就有這樣的儀表,他們也特別指出,只能做為輔助電能顯示!

我們需要得到的電量值也不需要特別準確,我現在的思路是每固定一個短時間(比如1秒)計算出一個電量,再把所有的電量值進行一個累加。但存在的困難是,如何把這么多的電量值累加起來。
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3847 個
工控威望: 4302 點
下載積分: 141624 分
在線時間: 6625(小時)
注冊時間: 2016-10-23
最后登錄: 2025-03-15
查看lin10663的 主題 / 回貼
9樓  發表于: 2017-08-14 08:02
做得出來~~~都靠轉換器的精度
努力~學習
QQ:1796367739    VX:IVAN10663
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 53588 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-03-14
查看john42tw的 主題 / 回貼
10樓  發表于: 2017-08-14 08:18
圖片:
引用
引用樓主z62678667于2017-08-12 16:30發表的 如何用PLC計算用電量 :
現在使用AD模塊分別測得電壓電流存放到寄存器D100,D101里
如何編程計算出用電量。
是采用積分的公式嗎,怎么編


1.如上述用儀表才是正確。

2.如硬要計算:
電壓放到寄存器D100
電流放到寄存器D101

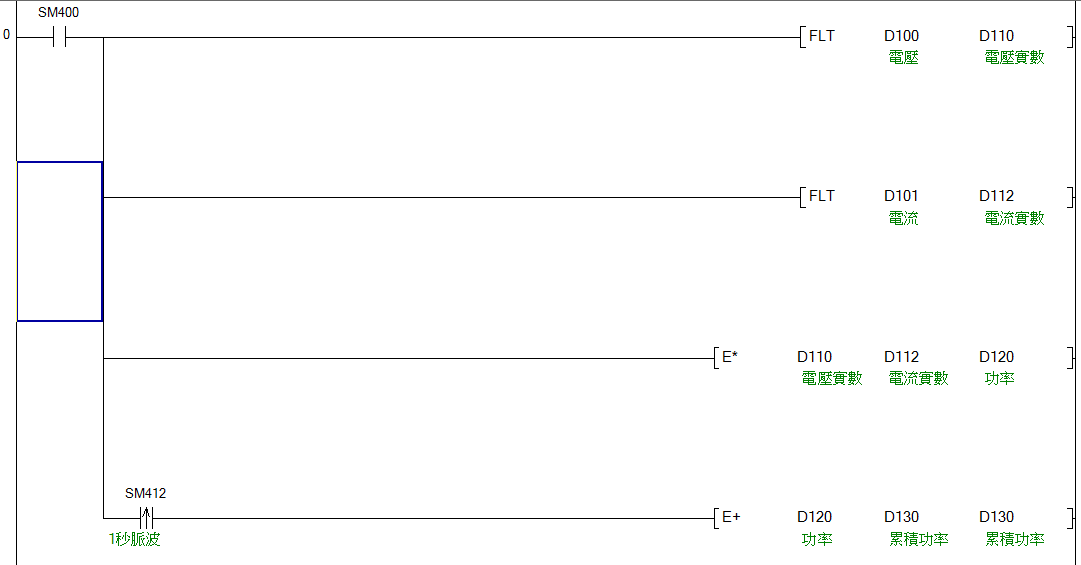

三菱Q 基本如圖
咗臉ヅ微笑ぺ
非吾所愿,奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
11樓  發表于: 2017-08-14 08:46
引用
引用第10樓john42tw于2017-08-14 08:18發表的  :


1.如上述用儀表才是正確。

2.如硬要計算:
.......

還要乘以一個系數吧,模擬量又不是實際值。也只能算出個大概,估計誤差不小
