樓主發表于: 2008-06-27 15:14

只看樓主 | 小中大

圖片：

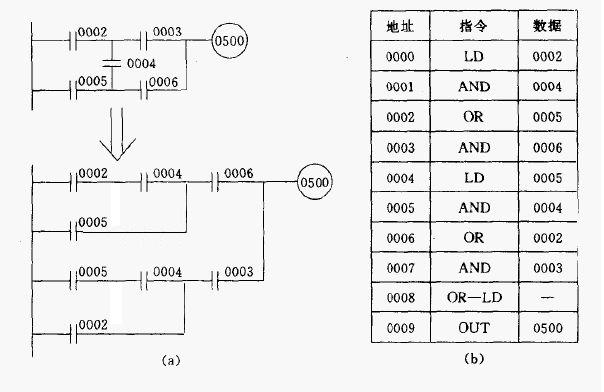

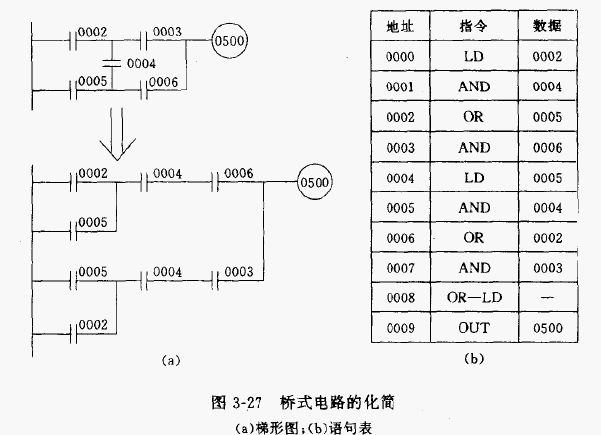

在看《可編程序控制器(PLC)原理及應用》一書，其中第42頁有一例關于橋式電路的化簡。
附圖。
我覺得化簡后的圖與指令表是矛盾的。
由于本人剛剛學習PLC，不太能肯定是自己愚鈍，還是教材有誤。
請各位仔細看下，且不吝賜教。

顧惜朝

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧惜朝的主題 / 回貼

1樓發表于: 2008-06-27 15:19

只看該作者 | 小中大

教材有誤

cnbing

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cnbing的主題 / 回貼

2樓發表于: 2008-06-27 15:21

只看該作者 | 小中大

是否指令表有誤還是化簡的梯形圖有誤？

顧惜朝

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧惜朝的主題 / 回貼

3樓發表于: 2008-06-27 15:23

只看該作者 | 小中大

把0005和0002那個并聯點移到0004后面

cnbing

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cnbing的主題 / 回貼

4樓發表于: 2008-06-27 15:28

只看該作者 | 小中大

感謝解惑！

一天賊忙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 476 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 41(小時)
注冊時間: 2007-11-15
最后登錄: 2024-12-16
查看一天賊忙的主題 / 回貼

5樓發表于: 2008-06-27 15:34

只看該作者 | 小中大

混灌水區的！

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2622 個
工控威望: 2047 點
下載積分: 6766 分
在線時間: 3548(小時)
注冊時間: 2007-09-03
最后登錄: 2025-01-09
查看雪花飄飄的主題 / 回貼

6樓發表于: 2008-06-27 17:50

只看該作者 | 小中大

五樓的說法正確。
