樓主  發表于: 2017-01-11 15:32

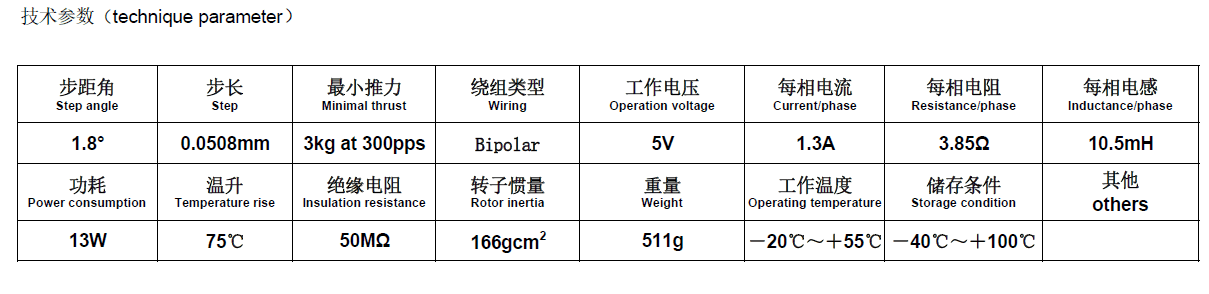

描述:電機圖1
圖片:
描述:電機圖2
圖片:
請問一下。這個螺距怎么計算呢???可以給個方法嗎?麻煩大神了
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 744 個
工控威望: 5427 點
下載積分: 27014 分
在線時間: 1386(小時)
注冊時間: 2016-06-08
最后登錄: 2025-03-15
查看仙居人家的 主題 / 回貼
1樓  發表于: 2017-01-11 15:35
200個脈沖剛好360度
樓主留言:
我把編碼器撥碼調到25600了,這個螺距是要自己發25600個脈沖自己再量一下嗎?
永無止境 !@#$%^&*
天下風云出我輩,一入江湖歲月催。
皇圖霸業談笑中,不勝人間一場醉。
提劍跨騎揮鬼雨,白骨如山鳥驚飛。
塵事如潮人如水,只嘆江湖幾人回。
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 744 個
工控威望: 5427 點
下載積分: 27014 分
在線時間: 1386(小時)
注冊時間: 2016-06-08
最后登錄: 2025-03-15
查看仙居人家的 主題 / 回貼
2樓  發表于: 2017-01-11 15:38
螺距,看你怎么用了,要速度的話,螺距選大一點,要精度的話選小一點。
永無止境 !@#$%^&*
天下風云出我輩,一入江湖歲月催。
皇圖霸業談笑中,不勝人間一場醉。
提劍跨騎揮鬼雨,白骨如山鳥驚飛。
塵事如潮人如水,只嘆江湖幾人回。
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2258 個
工控威望: 2491 點
下載積分: 11690 分
在線時間: 915(小時)
注冊時間: 2008-11-12
最后登錄: 2025-03-04
查看泰山之石的 主題 / 回貼
3樓  發表于: 2017-01-11 15:44
步進電機帶編碼器 ?
樓主留言:
步進電機控制器上的
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 744 個
工控威望: 5427 點
下載積分: 27014 分
在線時間: 1386(小時)
注冊時間: 2016-06-08
最后登錄: 2025-03-15
查看仙居人家的 主題 / 回貼
4樓  發表于: 2017-01-11 15:46
我看一下。
永無止境 !@#$%^&*
天下風云出我輩,一入江湖歲月催。
皇圖霸業談笑中,不勝人間一場醉。
提劍跨騎揮鬼雨,白骨如山鳥驚飛。
塵事如潮人如水,只嘆江湖幾人回。
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 744 個
工控威望: 5427 點
下載積分: 27014 分
在線時間: 1386(小時)
注冊時間: 2016-06-08
最后登錄: 2025-03-15
查看仙居人家的 主題 / 回貼
5樓  發表于: 2017-01-11 15:50
編碼器撥碼調到25600,就是一圈25600個脈沖,如果絲杠螺距是5MM,就是走了5MM
樓主留言:
嗯,是這樣的。我現在要給軟件的發I/O表。絲桿我量過了,相鄰的兩個牙之間是2.5mm。那我I/O表上的螺距那一項就填2.5了吧?
永無止境 !@#$%^&*
天下風云出我輩,一入江湖歲月催。
皇圖霸業談笑中,不勝人間一場醉。
提劍跨騎揮鬼雨,白骨如山鳥驚飛。
塵事如潮人如水,只嘆江湖幾人回。
zhangwei6312
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 126 點
下載積分: 676 分
在線時間: 16(小時)
注冊時間: 2016-11-04
最后登錄: 2021-12-31
查看zhangwei6312的 主題 / 回貼
6樓  發表于: 2017-01-11 16:27
已經解決了,剛剛問采購要了號碼,應該填的導程10.16mm
zx19910914
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 306 點
下載積分: 5780 分
在線時間: 46(小時)
注冊時間: 2015-04-11
最后登錄: 2025-02-15
查看zx19910914的 主題 / 回貼
7樓  發表于: 2017-01-11 16:32
螺距是由絲桿確定的把
樓主留言:
嗯,螺距直接可以卡尺卡出來,導程得看情況
luo8455121
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 91 點
下載積分: 679 分
在線時間: 14(小時)
注冊時間: 2016-06-11
最后登錄: 2020-06-28
查看luo8455121的 主題 / 回貼
8樓  發表于: 2017-01-11 16:40
螺距顧名思義就是螺紋與螺紋之間的間距,可以用游標卡尺直接測出來。
我估計LZ把螺距和導程混淆了
樓主留言:
嗯,有點混淆,現在清楚啦
jinle520
QQ:229441204
級別: 家園常客

精華主題: 0
發帖數量: 506 個
工控威望: 691 點
下載積分: 2492 分
在線時間: 467(小時)
注冊時間: 2013-05-31
最后登錄: 2025-03-15
查看jinle520的 主題 / 回貼
9樓  發表于: 2017-01-13 18:58
沒看清楚圖,那是馬達帶絲桿了660.5長。

螺距=360度除以步距角乘以步長=360/1.8*0.0508=10.16MM
樓主留言:
好棒,真心感謝謝謝!!!!
