樓主發表于: 2016-12-05 22:43

只看樓主 | 小中大

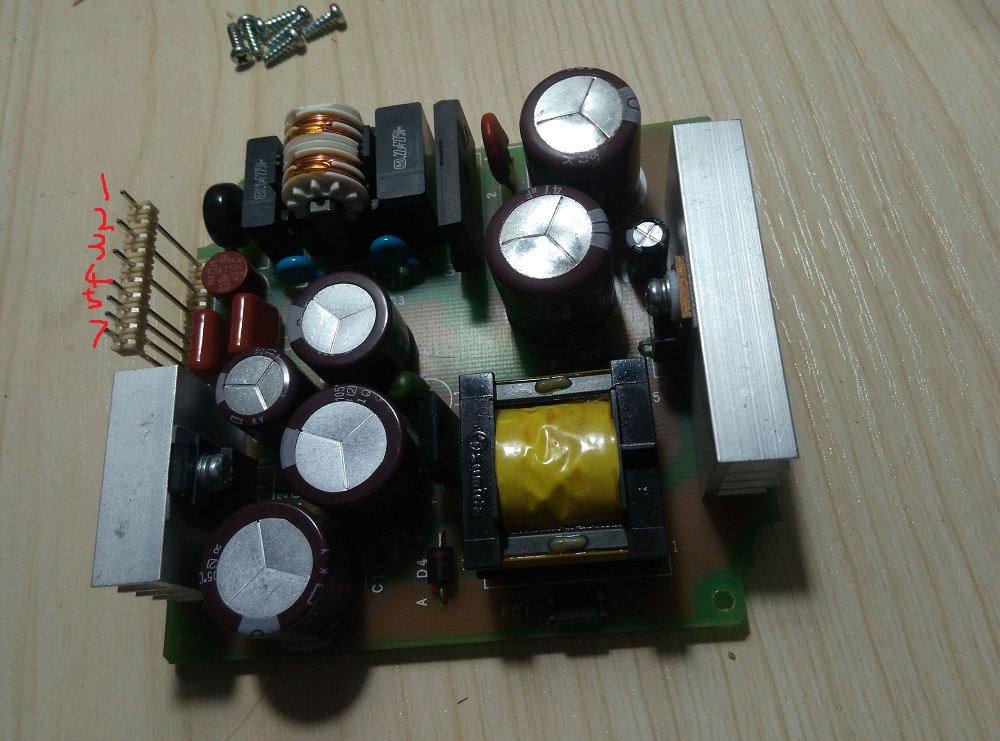

請問下維修的，這個是松下FP-X 的電源，燒掉了，現在我想把程序拷出來，看了下1、2是AC220， 6,7是輸出DC24，那4、5是多大電壓呢？給PLC供電的。

yechenlin

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 161 點
下載積分: 929 分
在線時間: 317(小時)
注冊時間: 2014-08-04
最后登錄: 2025-04-10
查看yechenlin的主題 / 回貼

1樓發表于: 2016-12-06 09:11

只看該作者 | 小中大

6.7應該是5V的，PLC本機用的

樓主留言：

6、7是24V的，接線端子標注的，PLC本機用的都是5V電壓嗎？

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2217(小時)
注冊時間: 2008-03-19
最后登錄: 2025-04-18
查看小蜜蜂的主題 / 回貼

2樓發表于: 2016-12-07 09:15

只看該作者 | 小中大

換一個吧，開關電源也不值錢。

qwming

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 163 點
下載積分: 9704 分
在線時間: 73(小時)
注冊時間: 2016-06-01
最后登錄: 2025-04-17
查看qwming的主題 / 回貼

3樓發表于: 2016-12-07 12:36

只看該作者 | 小中大

一般能修理，不行的話買個電源。

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11658 個
工控威望: 19050 點
下載積分: 13597 分
在線時間: 2744(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-18
查看往事如風的主題 / 回貼

4樓發表于: 2016-12-07 14:19

只看該作者 | 小中大

不建議修理，專業的問題還是讓專業的人去處理，除非你對開關電源很精通，不然維修了也可能會留下隱患，不值。

三人行者必有我師，擇其善者而從之

csjxz321

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 1167 點
下載積分: 10914 分
在線時間: 114(小時)
注冊時間: 2013-05-29
最后登錄: 2025-03-14
查看csjxz321的主題 / 回貼

5樓發表于: 2016-12-07 14:25

只看該作者 | 小中大

程序原來沒有備份嗎?

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14620 分
在線時間: 1197(小時)
注冊時間: 2011-07-18
最后登錄: 2024-12-23
查看sylgq的主題 / 回貼

6樓發表于: 2016-12-07 15:11

只看該作者 | 小中大

看一看7805,7824，就知道了。

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14620 分
在線時間: 1197(小時)
注冊時間: 2011-07-18
最后登錄: 2024-12-23
查看sylgq的主題 / 回貼

7樓發表于: 2016-12-07 15:11

只看該作者 | 小中大

看一看7805 7824，就知道了。

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1550 個
工控威望: 1773 點
下載積分: 6276 分
在線時間: 647(小時)
注冊時間: 2014-06-16
最后登錄: 2025-04-10
查看langui的主題 / 回貼

8樓發表于: 2016-12-07 16:10

只看該作者 | 小中大

量下那個棕色圓柱體的保險燒了沒，修這類開關電源很簡單的。

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 449 點
下載積分: 16912 分
在線時間: 568(小時)
注冊時間: 2016-06-06
最后登錄: 2025-04-06
查看hardy_6817的主題 / 回貼

9樓發表于: 2016-12-07 20:29

只看該作者 | 小中大

保險沒燒，橋堆后的電解電容鼓起來了，另外7824輸出的24V提供給了外部輸出，變壓器旁邊的S0229查資料說是開關管，所以不懂4,5線柱是提供給PLC本機的是什么電壓

batwin

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 171 點
下載積分: 491 分
在線時間: 48(小時)
注冊時間: 2009-05-16
最后登錄: 2024-03-12
查看batwin的主題 / 回貼

10樓發表于: 2016-12-14 13:14

只看該作者 | 小中大

分析下電路，PLC電源輸出一般都是+24V +5V。像這種開關電源，自己都能維修好的，不難。像樓主這個情況，一般是輸入電壓過高引起損壞。

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

11樓發表于: 2016-12-14 16:24

只看該作者 | 小中大

也許把那個鼓包的電容換掉就好了。。。
