李磊88
我學習,我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
樓主  發表于: 2016-10-26 17:28
圖片:

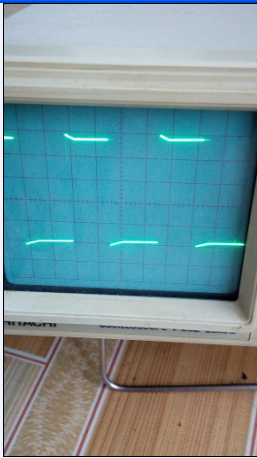

英威騰的板子,我安裝后,驅動波形是這樣的,我原來測量的都是矩形波,不知道為什么這個波形是這樣的,希望各位老師給看一看
李磊88
我學習,我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
1樓  發表于: 2016-10-26 17:31
這是5HZ的驅動波形
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
2樓  發表于: 2016-10-27 11:38
波形正常,上升沿陡峭,傳輸線有電感,就會出現這樣的尖峰。
你再測試下示波器校準,看下補償是否恰當。
李磊88
我學習,我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
3樓  發表于: 2016-10-27 21:31
其他的幾路波形都是一樣的,是不是這樣就是正常
李磊88
我學習,我快樂
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 360(小時)
注冊時間: 2008-12-11
最后登錄: 2025-03-13
查看李磊88的 主題 / 回貼
4樓  發表于: 2016-10-27 21:33
我測量了一下別的變頻器,都是矩形波,很標準的,
