樓主發表于: 2016-09-24 17:26

只看樓主 | 小中大

光敏電阻檢測不到火焰發出的光，這怎么辦？或者大家誰可以給我做個電路板要求：光敏電阻傳感器看不見火焰發出的光，添加上什么電路就可以看見光，并能被PLC檢測到。價錢好商量

laihuaxun200

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 219 個
工控威望: 362 點
下載積分: 1168 分
在線時間: 317(小時)
注冊時間: 2013-11-20
最后登錄: 2025-03-13
查看laihuaxun200的主題 / 回貼

1樓發表于: 2016-09-24 23:18

只看該作者 | 小中大

光纖傳感器應該可以實現的

彭萬生

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1890 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的主題 / 回貼

2樓發表于: 2016-09-24 23:24

只看該作者 | 小中大

光敏電阻需要接電子電路放大器才行的

15903867386

風鈴

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 178 點
下載積分: 5992 分
在線時間: 95(小時)
注冊時間: 2015-07-15
最后登錄: 2025-03-14
查看15903867386的主題 / 回貼

3樓發表于: 2016-09-25 00:31

只看該作者 | 小中大

有成套的點火，檢測火焰的裝置，很容易的。

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2840 個
工控威望: 4469 點
下載積分: 218097 分
在線時間: 3201(小時)
注冊時間: 2008-02-22
最后登錄: 2025-03-16
查看二手工控電器的主題 / 回貼

4樓發表于: 2016-09-25 05:35

只看該作者 | 小中大

參考一下消防用火焰探頭！

歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

旭日東升

旭日東升

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 1157 點
下載積分: 411 分
在線時間: 66(小時)
注冊時間: 2014-04-08
最后登錄: 2025-02-24
查看旭日東升的主題 / 回貼

5樓發表于: 2016-09-25 07:23

只看該作者 | 小中大

加個凸透鏡試試

愛好自動化

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

6樓發表于: 2016-09-25 11:04

只看該作者 | 小中大

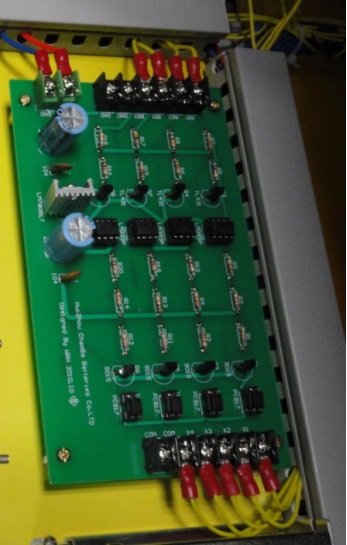

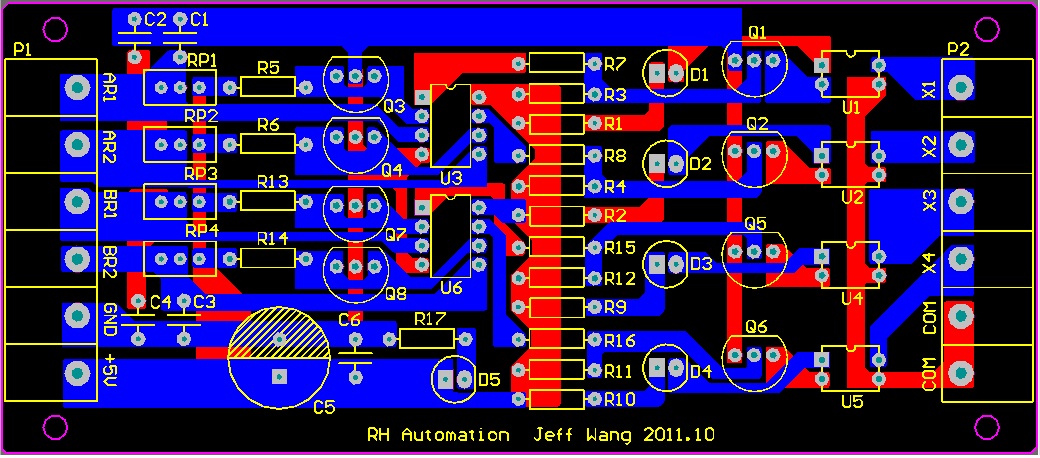

這個我正好之前做過，是感應充電寶的指示燈的，這個火光也是一樣，調節一下那個電位器就可以了。

樓主留言：

可以告訴我與光敏電阻串聯的那個電阻怎么算的嗎？光敏電阻接通時的電流一般按多少mA算？謝謝

本帖最近評分記錄：

下載積分:+1(初出陌路) 真誠感謝！可以告訴我與 ..

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

7樓發表于: 2016-09-27 12:33

只看該作者 | 小中大

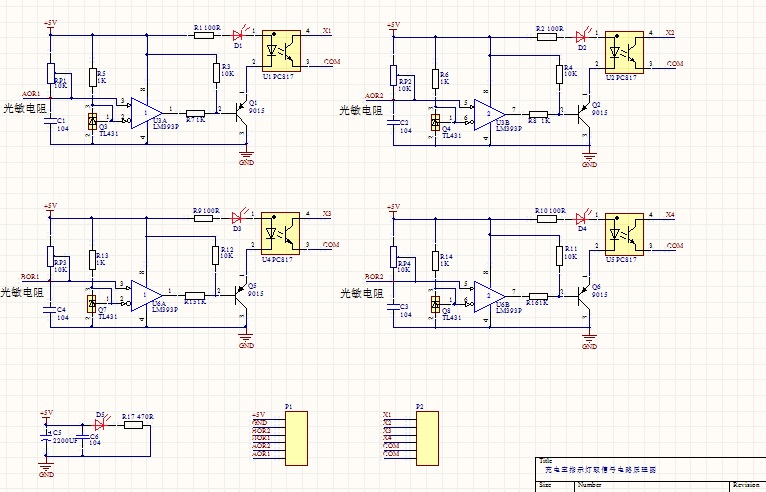

不用計算電流，這是一個電壓比較電路，光敏電阻的暗電阻200k以上，而明電阻在2k左右。
通過與其串聯可調電阻來取得電壓信號，再和TL431的2.5V比較。
你可以先確定光敏電阻在火焰發出的光下的電阻值，然后在確定和他串聯的電位器的阻值。
光敏電阻的誤差比較大，你用固定電阻恐怕不合適，用電位器可以調節臨界點。
