工控人家園 綜合討論 西門子S7-200如何控制三菱伺服電機。

clliulong

級別: 探索解密

精華主題: 0
發帖數量: 19 個
工控威望: 113 點
下載積分: 3415 分
在線時間: 51(小時)
注冊時間: 2016-03-01
最后登錄: 2018-03-02
查看clliulong的主題 / 回貼

樓主發表于: 2017-06-12 08:49

只看樓主 | 小中大

求助大神幫忙，包括接線和程序控制。

lzmtxp99

級別: 家園常客

精華主題: 0
發帖數量: 492 個
工控威望: 709 點
下載積分: 1871 分
在線時間: 515(小時)
注冊時間: 2010-12-16
最后登錄: 2025-03-14
查看lzmtxp99的主題 / 回貼

1樓發表于: 2017-06-12 14:13

只看該作者 | 小中大

不是有說明書嘛，可以先看看啊，在把不明白的地方發上來問問，大家可以給你參考，你這樣問大家，大家都不知道怎么回答你啦

clliulong

級別: 探索解密

精華主題: 0
發帖數量: 19 個
工控威望: 113 點
下載積分: 3415 分
在線時間: 51(小時)
注冊時間: 2016-03-01
最后登錄: 2018-03-02
查看clliulong的主題 / 回貼

2樓發表于: 2017-06-12 15:49

只看該作者 | 小中大

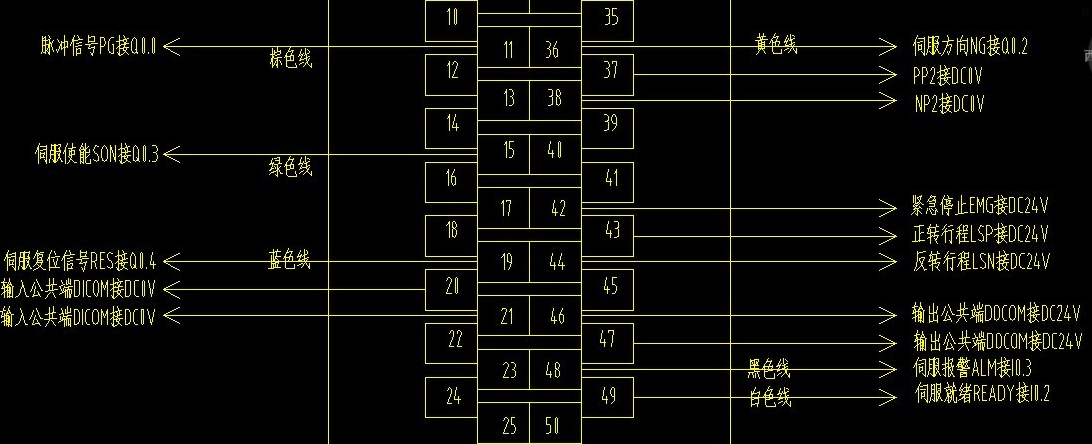

圖片：

這個圖在網上搜到的。不知道接線對不對。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2013 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-03-14
查看周家大少的主題 / 回貼

3樓發表于: 2017-06-12 19:18

只看該作者 | 小中大

說明書上寫得很清楚了啊

QQ：611369538
微信：ZMF2KXL

cd_looper

好想放飛自我

級別: 工控俠客

精華主題: 0
發帖數量: 367 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 225(小時)
注冊時間: 2013-11-16
最后登錄: 2025-03-12
查看cd_looper的主題 / 回貼

4樓發表于: 2017-06-13 20:31

只看該作者 | 小中大

PG和NG串個2K電阻。三菱伺服用集電極漏型本來要接OPC的，OPC自帶1.2K電阻。你換成200SMART是源型輸出，PP和NP接0V，PG和NG最好串個電阻。不串不知道有沒有影響，不過看三菱J3驅動器手冊內部線路，最好接一個。

Easy doesn't enter into grown-up life!!!
V:ZQL276438265
