樓主發表于: 2014-08-14 09:23

只看樓主 | 小中大

圖片：

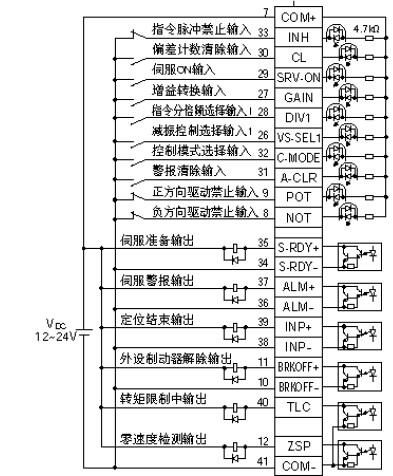

設備使用的松下A5系列伺服電機，將抱閘輸出線BRK0FF+接24v正，用萬用表量BRKOFF-與24v負之間的電壓，伺服上電的時候該信號有電壓，伺服下電的時候該信號仍然有電壓，控制器斷電時，該信號也有電壓，不知是不是接線的問題

bogegongkong

什么是生活，生活就是活著。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 446 個
工控威望: 414 點
下載積分: 2444 分
在線時間: 563(小時)
注冊時間: 2007-07-06
最后登錄: 2025-01-15
查看bogegongkong的主題 / 回貼

1樓發表于: 2014-08-14 09:37

只看該作者 | 小中大

接上負載,繼電器,再測量下

熟悉輪胎生產工藝流程。專業制造車胎生產設備。提供輪胎工廠公用工程設計，安裝。提供輪胎生產設備改造升級服務。愿與各同行探討工控問題：QQ 1987857377

gufan8099663

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 64 個
工控威望: 230 點
下載積分: 39019 分
在線時間: 706(小時)
注冊時間: 2013-06-23
最后登錄: 2025-03-12
查看gufan8099663的主題 / 回貼

2樓發表于: 2014-08-14 09:44

只看該作者 | 小中大

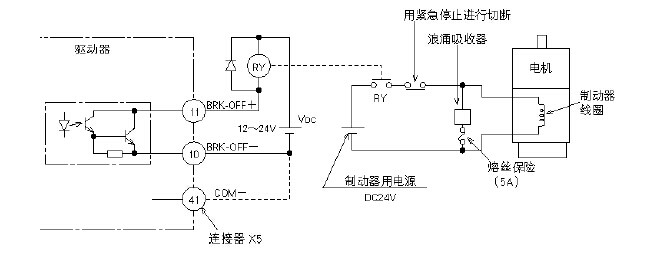

要帶負載的，不可以直接上電，上圖的RY就是負載的線圈，然后通過RY的通斷控制剎車的開關

qwer527

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qwer527的主題 / 回貼

3樓發表于: 2014-08-14 10:01

只看該作者 | 小中大

可是繼電器線圈怎么接呢，BRKOFF-按照圖上要接24V負，負載在BRKOFF+之前，繼電器線圈是應該接BRKOFF+和24v正么？

448955532

級別: 實習會員

發送短信
加為好友

精華主題:
發帖數量: 個
工控威望: 0 點
下載積分: 分
在線時間: 0(小時)
注冊時間: 2015-01-04
最后登錄: 1970-01-01
查看448955532的主題 / 回貼

4樓發表于: 2015-01-06 12:07

只看該作者 | 小中大

BRKOFF-接COM-也就是0V，BRKOFF+接繼電器線圈負極。

建控電

野蠻其體魄、文明其精神！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 555 個
工控威望: 1593 點
下載積分: 3462 分
在線時間: 394(小時)
注冊時間: 2013-12-16
最后登錄: 2025-01-17
查看建控電的主題 / 回貼

5樓發表于: 2015-01-07 08:39

只看該作者 | 小中大

引用
引用第4樓448955532于2015-01-06 12:07發表的 :
BRKOFF-接COM-也就是0V，BRKOFF+接繼電器線圈負極。

同意4樓 BRKOFF-接COM-也就是0V，BRKOFF+接繼電器線圈負極。線圈另一端接24V！通電后，你會發現繼電器吸合了！就會明白~
