樓主  發表于: 2014-08-14 15:17

       最近做了一套設備，廠家說要附帶電路圖。求解 是需要我編程器里面的程序 ？還是要具體的我哪個位置的開關怎么布置的？
求例子。

                        謝謝解答！
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2014-08-14 15:23
廠家要的是原理圖，當然你能夠給出具體的布局圖那是更好了。
twatson
級別: 略有小成
精華主題: 0
發帖數量: 185 個
工控威望: 378 點
下載積分: 2016 分
在線時間: 414(小時)
注冊時間: 2012-03-26
最后登錄: 2025-01-07
查看twatson的 主題 / 回貼
2樓  發表于: 2014-08-15 09:35
這個問題提出，只能說明樓主是從其他專業轉行過來的。我相當佩服那些沒有電氣圖能裝配電柜、編制PLC程序的專業人士，也非常佩服那些對電氣圖沒任何要求的用戶。
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
3樓  發表于: 2014-08-15 11:25

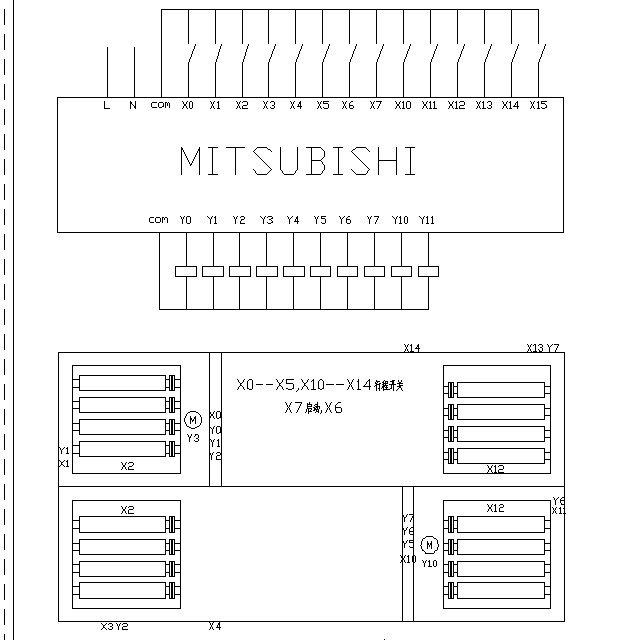

圖片：
        我裝配電箱用的只有這個圖紙，但是發給廠家后 還是說看不懂。 請問我還需要如何糾正？



             求專業人士解答。 謝謝！1
xiechangwei
拼一個春夏秋冬，贏一個無悔人生。
級別: 論壇先鋒
精華主題: 0
發帖數量: 216 個
工控威望: 1642 點
下載積分: 3449 分
在線時間: 161(小時)
注冊時間: 2013-11-09
最后登錄: 2024-08-11
查看xiechangwei的 主題 / 回貼
4樓  發表于: 2014-08-15 11:30
你這叫啥電路圖你x1代表什么Y0又代表什么？？？？？？
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
5樓  發表于: 2014-08-15 11:51

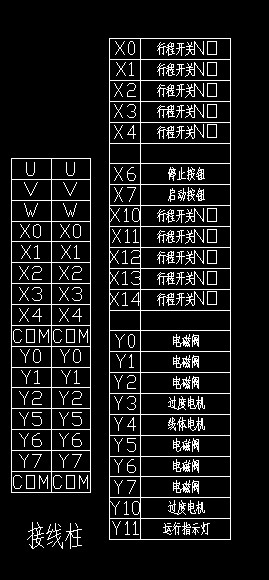

圖片：


                     X0  Y0  代表什么 現場已經很明確了，  每個開關的位置與現場的布局完全吻合。個人認為廠家電工應該看得明白。



yaoxiang
級別: 家園�？�
精華主題: 0
發帖數量: 242 個
工控威望: 569 點
下載積分: 110138 分
在線時間: 492(小時)
注冊時間: 2010-09-07
最后登錄: 2025-01-08
查看yaoxiang的 主題 / 回貼
6樓  發表于: 2014-08-15 11:55
你這個連接線圖都不算哇叫示意圖還差不多。
tingfeng
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 94 點
下載積分: 576 分
在線時間: 13(小時)
注冊時間: 2014-08-12
最后登錄: 2014-09-12
查看tingfeng的 主題 / 回貼
7樓  發表于: 2014-08-15 12:02
不過說真的，就這么幾個點，對于一般的電工來說，真的不需要什么接線圖．人家需要圖紙，你可以用eplan畫一個唄，就這么幾個點，可能半個鐘就可以搞好呢．
zz2679493
三十而立
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 457 點
下載積分: 14881 分
在線時間: 272(小時)
注冊時間: 2014-06-08
最后登錄: 2023-11-24
查看zz2679493的 主題 / 回貼
8樓  發表于: 2014-08-15 12:49

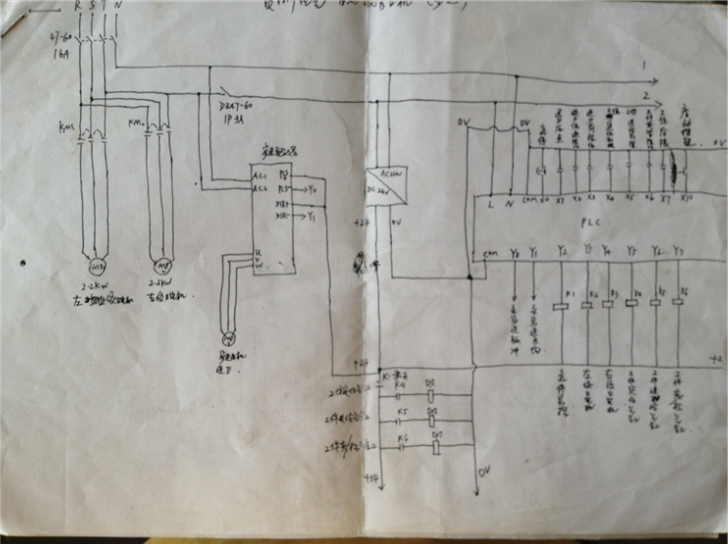

圖片：
整體電路配置
chqing1361
三人行必有我師
級別: 略有小成
精華主題: 0
發帖數量: 269 個
工控威望: 486 點
下載積分: 444 分
在線時間: 587(小時)
注冊時間: 2006-08-17
最后登錄: 2024-12-08
查看chqing1361的 主題 / 回貼
9樓  發表于: 2014-08-15 12:56
你這只能算是草圖，只有你自己看得明白。
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
10樓  發表于: 2014-08-15 13:37
估計那廠家看到樓主的電路圖后，整個人都凌亂了。輸入只寫行程開關，，誰知道你X0的行程開關是對應哪個，輸出只寫電磁閥，誰知道你Y0的電磁閥對應的是哪個功能的電磁閥，人家電工不吐血就不錯了。
成功的路上需要幫助
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
11樓  發表于: 2014-08-15 15:26
哎，這個還真的只能這樣了。
樓主還是學習制圖吧。
  • «
