工控人家園 綜合討論 三菱A700變頻器RUN、SE端子這樣連接西門子PLC的輸入端行嗎？

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

樓主發表于: 2013-11-25 14:27

只看樓主 | 小中大

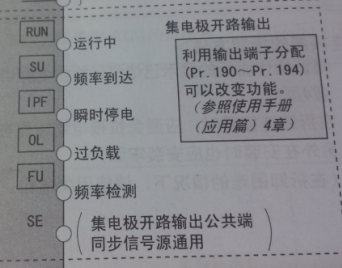

請教高手：三菱A700變頻器RUN、SE端子這樣連接西門子S7300PLC的輸入端行嗎？想A700變頻器運行時（即電機）一啟動，剎車得電松開；變頻器停止運行，電機停止，同時剎車斷電抱死。A700一運行，RUN、SE導通到S7300PLC的輸入端輸入24VDC+電壓，PLC的輸出端控制接觸器，接觸器再控制剎車得電、斷電。

[ 此帖被aabbcc296在2014-05-26 17:07重新編輯 ]

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1227 個
工控威望: 3498 點
下載積分: 4407 分
在線時間: 1980(小時)
注冊時間: 2008-02-17
最后登錄: 2025-01-01
查看kyy80的主題 / 回貼

1樓發表于: 2013-11-25 17:19

只看該作者 | 小中大

+24V接PLC的輸入公共端...0V接變頻器的SE端......RUN接PLC的輸入I端....

四海明

擅長倉儲物流項目，承接PLC 伺服人機界面控制，QQ551

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 170 個
工控威望: 329 點
下載積分: 1523 分
在線時間: 217(小時)
注冊時間: 2013-04-24
最后登錄: 2024-12-06
查看四海明的主題 / 回貼

2樓發表于: 2013-11-25 20:54

只看該作者 | 小中大

你用run端子直接控制一個繼電器控制剎車還好過plc再去控制剎車效果特別好 se接負極

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

3樓發表于: 2014-05-26 17:11

只看該作者 | 小中大

引用
引用第1樓kyy80于2013-11-25 17:19發表的 :
+24V接PLC的輸入公共端...0V接變頻器的SE端......RUN接PLC的輸入I端....

大哥：是西門子S7300PLC,他的輸入端 I 只能接+24v
求指點！

bobbzp

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 109 個
工控威望: 404 點
下載積分: 5949 分
在線時間: 282(小時)
注冊時間: 2006-08-11
最后登錄: 2024-12-31
查看bobbzp的主題 / 回貼

4樓發表于: 2014-06-01 16:11

只看該作者 | 小中大

你用run端子直接控制一個繼電器控制剎車還好過plc再去控制剎車效果特別好 se接負極
