工控人家園 綜合討論 歐姆龍串口通信單元與變頻器RJ-45接口連接電纜

coolnetjun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的主題 / 回貼

樓主發表于: 2013-05-29 00:10

只看樓主 | 小中大

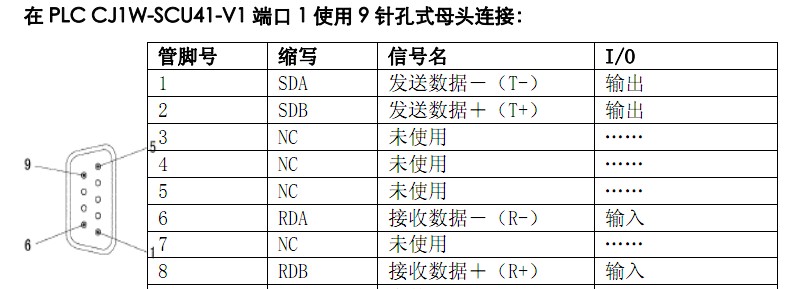

圖片：

歐姆龍串口通信單元：CJ1W-SCU41-V1的485通訊口與富士變頻器RJ-45連接器485通信口通信電纜如何制作啊？

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

1樓發表于: 2013-05-29 06:44

只看該作者 | 小中大

你歐姆龍scu41是485的接口嗎？假如是的，用網線連接RJ-45的4、5連接歐姆龍的1、2、6、8就可以了，1、6短接，2、8短接。

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3448 個
工控威望: 20987 點
下載積分: 31220 分
在線時間: 1784(小時)
注冊時間: 2010-01-03
最后登錄: 2025-03-16
查看tkggtdkjpl的主題 / 回貼

2樓發表于: 2013-05-29 07:56

只看該作者 | 小中大

明顯一個是422 一個是232
通迅不了的

自動化單機，生產線，項目編程調試！

coolnetjun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的主題 / 回貼

3樓發表于: 2013-05-29 10:23

只看該作者 | 小中大

1樓的朋友，我之前也是這么想的，上午給歐姆龍客服打電話了，他告訴我1，6或2，8與4，5接就行，我不知道他說的對不對？我也試試吧，要是有哪位朋友做過，也請多指點下。

zhangli019

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2465 點
下載積分: 1907 分
在線時間: 136(小時)
注冊時間: 2011-02-18
最后登錄: 2024-01-27
查看zhangli019的主題 / 回貼

4樓發表于: 2013-05-29 11:06

只看該作者 | 小中大

引用
引用第2樓tkggtdkjpl于2013-05-29 07:56發表的 :
明顯一個是422 一個是232
通迅不了的

一個是雙工一個是單工，但是可以連接，可以通訊，二樓方法有誤！不是232；上面一個可能是485或者422,，下面一個是485單工模式。

給我一根杠桿，一個支點

coolnetjun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的主題 / 回貼

5樓發表于: 2013-05-29 15:21

只看該作者 | 小中大

圖片：

關鍵是看接線了，我目前在測試，如果成功，會第一時間告訴大家

wenhao1129

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 180 點
下載積分: 670 分
在線時間: 2(小時)
注冊時間: 2013-08-18
最后登錄: 2013-10-20
查看wenhao1129的主題 / 回貼

6樓發表于: 2013-08-20 20:43

只看該作者 | 小中大

看不懂這個是什么
