99久久国产综合精品女不卡-99久久好看一级毛片-99久久精品99999久久-99久久精品费精品国产-99久久精品费精品国产一区二

matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2013-04-16 05:37
圖片:

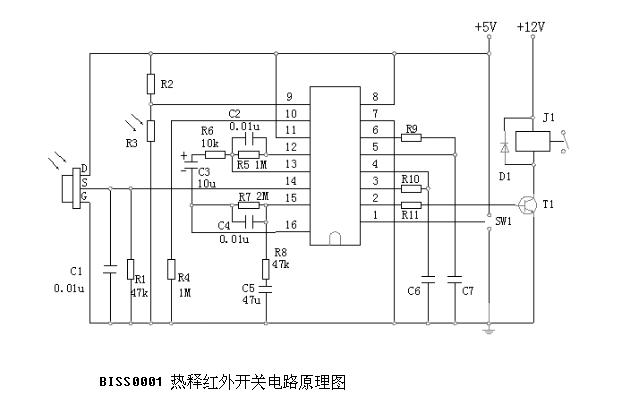

這張電路圖中C1、R1是起什么作用的,還有從芯片的第11腳到16腳上接的電阻、電容是起什么作用的,求指教。網上雖然有關于這張電路的說明,原理圖能看懂個大概,但接線圖上出現的這兩點,我卻弄不明白。望知道的能麻煩給小弟講解一下。
wisexdh
承接電氣自動化設計、調試
級別: 略有小成
精華主題: 0
發帖數量: 348 個
工控威望: 349 點
下載積分: 1049 分
在線時間: 111(小時)
注冊時間: 2010-07-23
最后登錄: 2024-10-15
查看wisexdh的 主題 / 回貼
1樓  發表于: 2013-04-16 09:53
R1應該是用來分壓的!因為紅外熱釋電傳感器輸出的是電流信號;C1應該就是濾波的;
12、16上的電容電阻應該是震蕩電路,具體看看這個芯片的引腳說明呢!
承接電氣自動化設計、調試
QQ:346994482
淘寶店鋪:https://huaxiangzdh.taobao.com
yyjjzz
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 164 點
下載積分: 647 分
在線時間: 26(小時)
注冊時間: 2012-02-13
最后登錄: 2021-03-08
查看yyjjzz的 主題 / 回貼
2樓  發表于: 2013-04-16 10:04
R1、C1消除信號中的雜波,11、16等腳上的外圍元件的作用要結合IC芯片的功能才能搞清楚。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2013-04-16 10:45
要看懂此線路,你必須找到該芯片(集成電路)用戶手冊。一般用戶手冊能夠提供大概的內部電路,結合外部連接看電路更容易理解。
樓上所說的沒有錯。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2013-04-17 02:29
圖片:

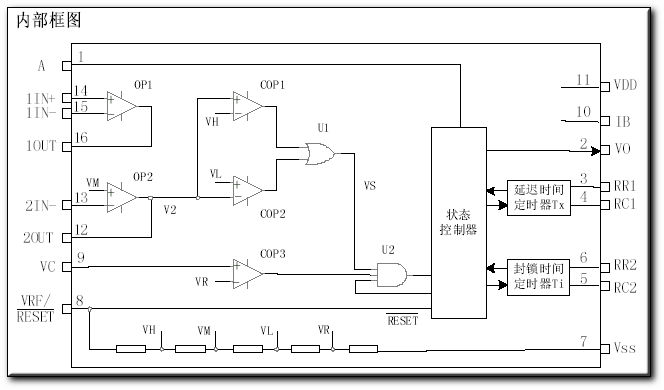

內部電路圖和管腳說明:管腳說明

引腳名稱功能說明

1A      可重復觸發和不可重復觸發選擇端。當A為“1”時,允許重復觸發;反之,不可重復觸發

2 VO    控制信號輸出端。由VS的上跳變沿觸發,使Vo輸出從低電平跳變到高電平時視為有效觸發。在輸出延遲時間Tx之外和無VS的上跳變時,Vo保持低電平狀態。

3 RR1 輸出延遲時間Tx的調節端

4  RC1   輸出延遲時間Tx的調節端

5   RC2  觸發封鎖時間Ti的調節端

6  RR2   觸發封鎖時間Ti的調節端

7  VSS   工作電源負端

8   VRF  參考電壓及復位輸入端。通常接VDD,當接“0”時可使定時器復位

9   VC   觸發禁止端。當Vc<VR時禁止觸發;當Vc>VR時允許觸發(VR≈0.2VDD)

10  IB   運算放大器偏置電流設置端

11  VDD   工作電源正端

12   2OUT  第二級運算放大器的輸出端

13   2IN-    第二級運算放大器的反相輸入端

14    1IN+    第一級運算放大器的同相輸入端

15     1IN-    第一級運算放大器的反相輸入端

16     1OUT      第一級運算放大器的輸出端

可是就我上面提出的問題怎么理解呢?
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
5樓  發表于: 2013-04-17 02:33
12-16腳上接那些電阻電容什么意思啊,起什么作用呢?

主站蜘蛛池模板: 成人午夜影视全部免费看| 97精品在线播放| 永久免费不卡在线观看黄网站| 国内自产拍自a免费毛片| 国产精品黄大片观看| 蜜桃一区| 国产成人午夜片在线观看| 久久美女| 青青热久免费精品视频在线观看| 中国大陆高清aⅴ毛片| 久久99国产精品一区二区| 中日韩免费视频| 亚洲欧美色综合一区二区在线| 免费看一级欧美毛片视频| 青青草青青操| 亚洲欧洲精品成人久久曰影片| 亚洲黄网在线观看| 免费观看性行为的视频网站| 美女大片高清特黄a大片| 2021精品国夜夜天天拍拍| 国产成人午夜精品影院游乐网| 久久精品亚洲欧美日韩久久| 欧美午夜在线播放| 色婷综合| heyzo北条麻妃久久| 久久香蕉国产线看观看99| 日韩一级免费毛片| 六月久久| 亚洲国产一区二区三区最新| 成人毛片在线播放| 色免费观看| 免费一区二区三区视频狠狠| 欧美日韩一卡| 欧洲三级在线观看| 国产一区二区三区四区波多野结衣 | 久久久久在线视频| 日本不卡高清免费v| 日本特黄一级| 日韩在线中文| 免费一级a毛片在线播| 欧美一区二区三区东南亚 |
