樓主  發表于: 2013-01-15 20:14
555定時器怎么做一個產生一秒鐘脈沖的定時器,誰有電路圖,給說一下,555定時器是只能產生脈沖嗎,可以像定時器一樣定時控制嗎.
孫利東
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 775 分
在線時間: 0(小時)
注冊時間: 2013-01-10
最后登錄: 2013-04-03
查看孫利東的 主題 / 回貼
1樓  發表于: 2013-01-15 20:18
網上找個555時基電路，發脈沖的那種，可以用電位器調整的，然后用示波器測量脈沖時間，調整為0.5S的方波紋，好像不太準確的，因為和電壓有關系，電壓不穩定會造成不準確！
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2013-01-15 23:09
網上的電路頻率太高，怎么樣把頻率降下來？
孫利東
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 775 分
在線時間: 0(小時)
注冊時間: 2013-01-10
最后登錄: 2013-04-03
查看孫利東的 主題 / 回貼
3樓  發表于: 2013-01-16 10:19
改變電阻和電容的值就可以的，不過你的有個儀器測才行啊！
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2013-01-16 20:22

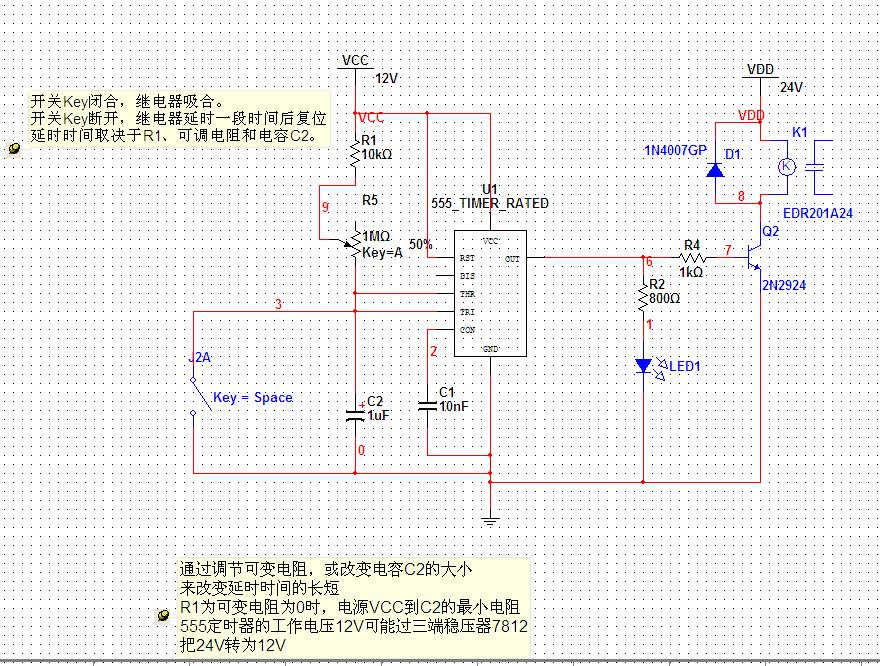

圖片：
后來在網上查到一張電路圖，自己用虛擬電子實驗室仿真了一下，能達到那種效果，后來自己又用555等電子元件焊了一下，也可以。
[ 此帖被matengfei在2013-01-16 20:27重新編輯 ]
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
5樓  發表于: 2013-01-16 20:25
至于工作原理，網上很多，我自己也看不太懂，只要有電路圖和接線圖，按圖能接出來達到自己想要的效果就行了。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2013-01-16 20:30
但是，電路怎么樣搭建才能實現定時效果呢，555可以和定時器一樣用嗎，還是只能產生定時脈沖？
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
7樓  發表于: 2013-01-17 09:20

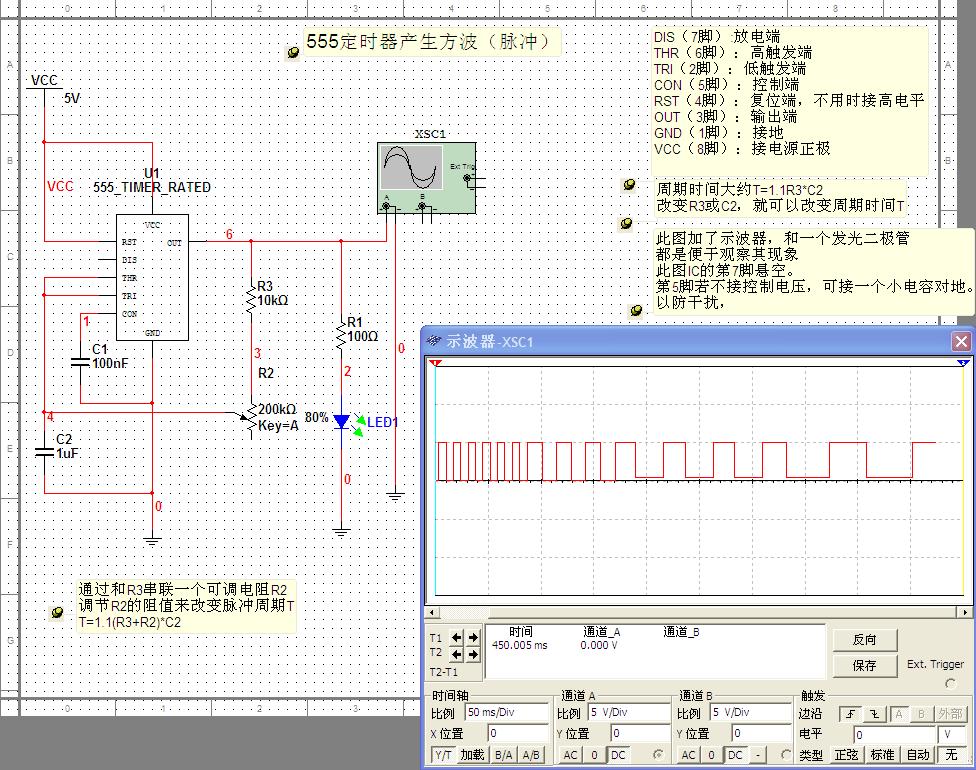

圖片：
加了一個可調電阻，來改變單個脈沖周期長度
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1838(小時)
注冊時間: 2011-04-17
最后登錄: 2025-04-10
查看陳大圍的 主題 / 回貼
8樓  發表于: 2013-01-20 20:17
我想知道這個虛擬電子實驗室是用的哪個軟件，虛擬示波器又時用的哪個軟件
專心學工控技術，請各位幫忙指教
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
9樓  發表于: 2013-01-29 12:30
這個軟件的名字就叫虛擬電子實驗室，英文名中Multisim,網上一搜就出來了，漢化破解版的.示波器也是里面自帶的.
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
10樓  發表于: 2013-01-29 12:49

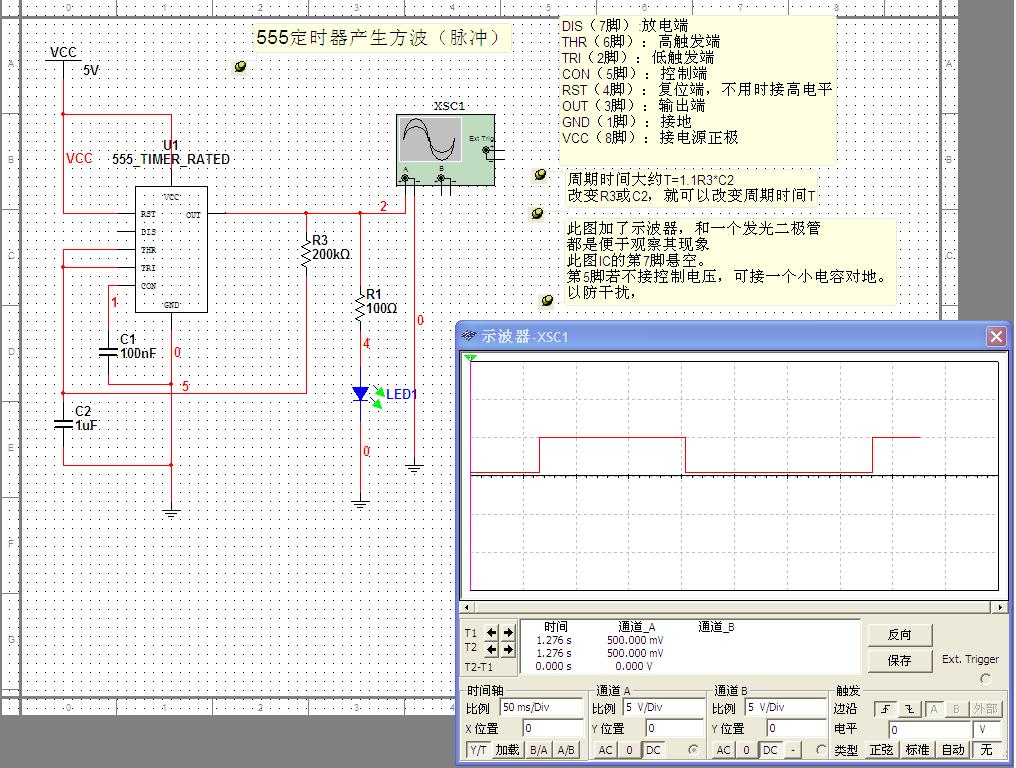

圖片：
如圖所示:
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
11樓  發表于: 2013-01-29 13:01

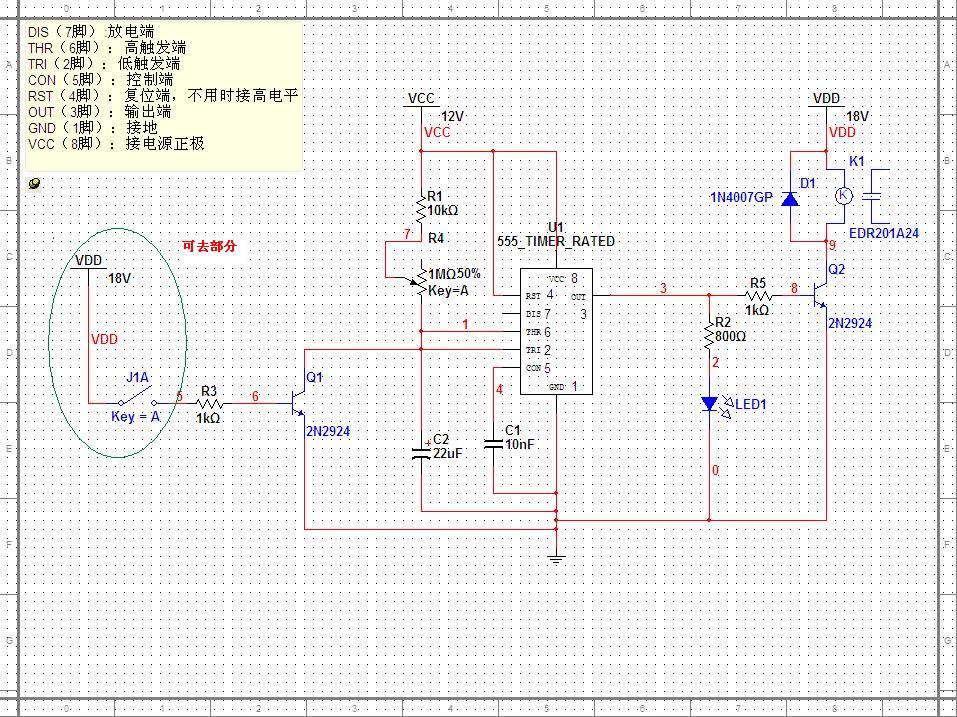

圖片：
把圓圈內的電路去掉,然后外接一個傳感器,當傳感器輸出高電平時,驅動三極管,三極管作為一個開關把GND和可調電阻的下側接通,繼電器吸合,傳感器輸出高電平→低電平,三極管截止.繼電器延時一段時間復位.
  • «
