工控人家園 綜合討論 臺達DVP32ES200R+DVP04TC-E2溫度PID程序異常

zwjack

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 2743 點
下載積分: 1491 分
在線時間: 30(小時)
注冊時間: 2012-06-04
最后登錄: 2016-10-22
查看zwjack的主題 / 回貼

樓主發表于: 2013-02-28 21:17

只看樓主 | 小中大

在臺達的DVP-PLC編程實作范例中看見一個PID的溫控程序
可下載到PLC中不能正常運行
沒有輸出如下圖

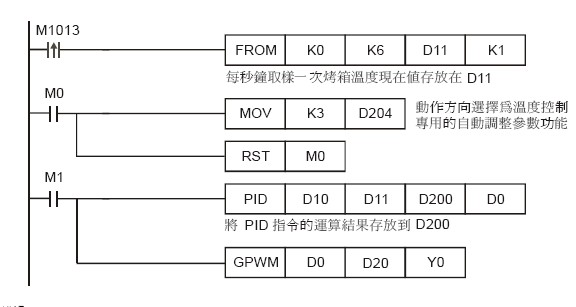

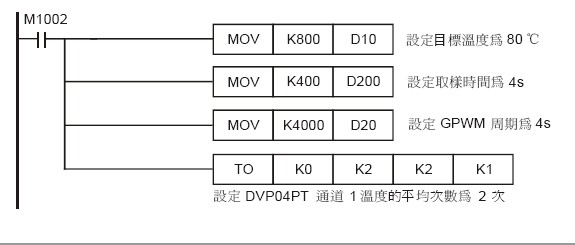

PID控制原圖1

PID控制原圖2

自己修改后
加入模塊識別和溫度讀取也不行
修改后的程序如下

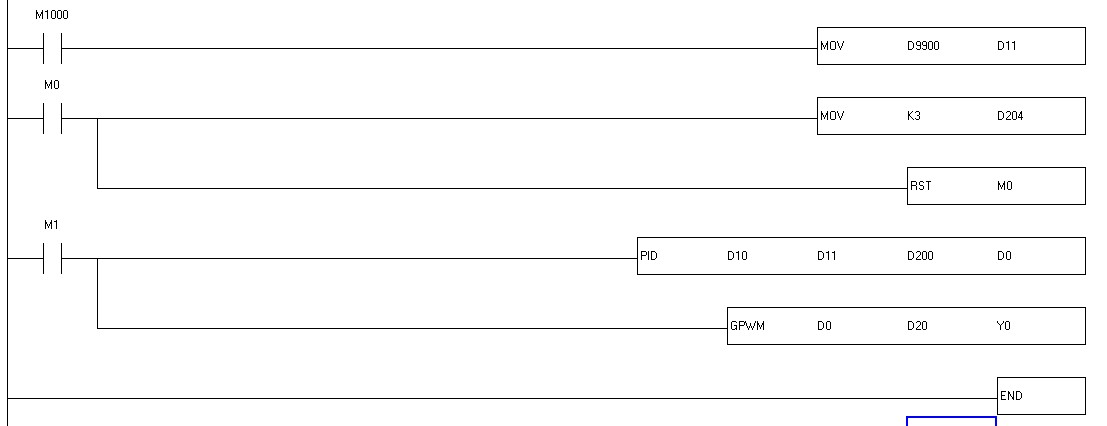

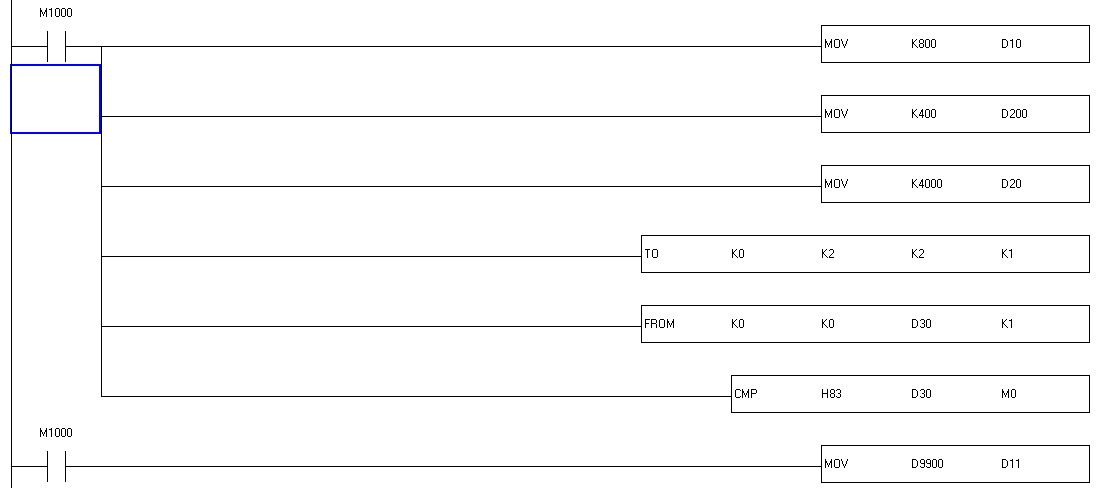

修改圖1

修改圖2

希望大家幫忙分析一下是什么原因
謝謝

[ 此帖被zwjack在2013-02-28 22:43重新編輯 ]

hafatahaha

臺達代理

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1336 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

1樓發表于: 2013-03-04 14:16

只看該作者 | 小中大

PID參數都沒看到你指定，怎么會運行了

上海承接工業電氣自動化項目工程 461946157@qq.com 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

zwjack

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 2743 點
下載積分: 1491 分
在線時間: 30(小時)
注冊時間: 2012-06-04
最后登錄: 2016-10-22
查看zwjack的主題 / 回貼

2樓發表于: 2013-03-04 21:33

只看該作者 | 小中大

PID D10設置的是K800
D11是讀取的溫度值
D200設置的是K400

修改后D11是直接讀取9900的溫度值
但還是不能運行、
請指點

hafatahaha

臺達代理

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1336 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

3樓發表于: 2013-03-05 14:16

只看該作者 | 小中大

P 比例 I積分 D微分三個參數你有沒有設置啊

上海承接工業電氣自動化項目工程 461946157@qq.com 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

up116

任世事沉浮，愿真心永存

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的主題 / 回貼

4樓發表于: 2013-03-05 17:08

只看該作者 | 小中大

呵呵，例程要詳細看

千帆過盡，方知其味

ffrffrffr

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 132 點
下載積分: 1370 分
在線時間: 3(小時)
注冊時間: 2013-03-02
最后登錄: 2013-04-28
查看ffrffrffr的主題 / 回貼

5樓發表于: 2013-03-05 17:53

只看該作者 | 小中大

例程要詳細看
