樓主  發表于: 2012-04-10 12:30

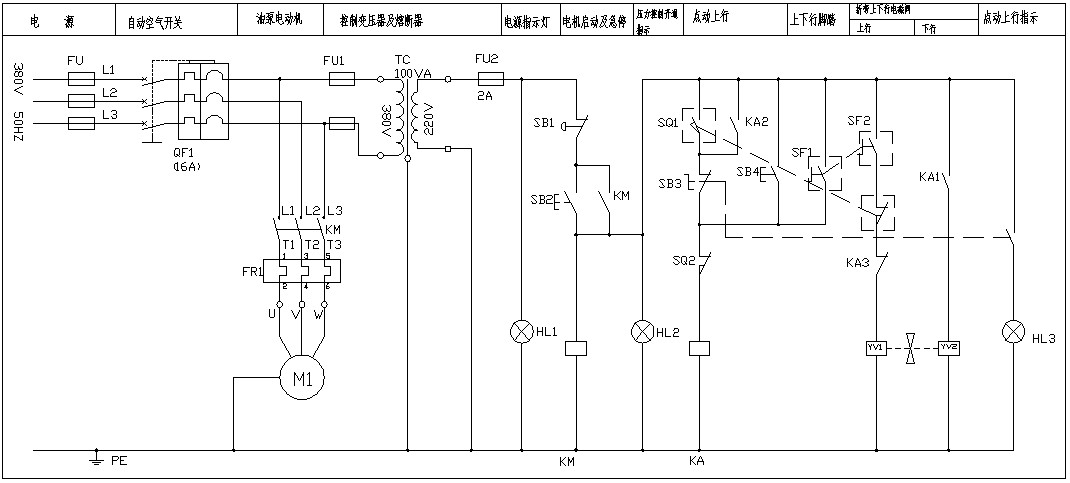

點擊圖片就能放大
靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 949 個
工控威望: 3028 點
下載積分: 3282 分
在線時間: 203(小時)
注冊時間: 2010-02-05
最后登錄: 2024-12-26
查看靜芳的 主題 / 回貼
1樓  發表于: 2012-04-10 14:11
這個怎么分析？你要怎么分析？
shenliangpen
相信自己是最棒的，加油
級別: 略有小成
精華主題: 0
發帖數量: 110 個
工控威望: 253 點
下載積分: 435 分
在線時間: 104(小時)
注冊時間: 2008-11-08
最后登錄: 2024-12-25
查看shenliangpen的 主題 / 回貼
2樓  發表于: 2012-04-10 14:16
想問LZ你是學電工的嗎？這也拿出來問？？
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-01-08
查看meipingboy的 主題 / 回貼
3樓  發表于: 2012-04-10 16:17
哈哈，最簡單的電路圖，初級電工就可以搞定。
活到老學到老：還有 8  分沒學到
ccyang0124
你牛，我就向你學習了。
級別: 略有小成
精華主題: 0
發帖數量: 373 個
工控威望: 499 點
下載積分: 4584 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2024-12-19
查看ccyang0124的 主題 / 回貼
4樓  發表于: 2012-04-10 19:23
這幅圖不就是工作原理圖嗎，看來你得好好去研究一下電路了
yzc110
級別: 略有小成
精華主題: 0
發帖數量: 70 個
工控威望: 228 點
下載積分: 29001 分
在線時間: 147(小時)
注冊時間: 2008-05-10
最后登錄: 2024-11-24
查看yzc110的 主題 / 回貼
5樓  發表于: 2012-04-11 17:40
樓上怎么這樣？人家不懂才問，這是電氣工作原理圖，SB1 停止  SB2啟動 KM接通，   指示燈HL2亮  油泵啟動完畢 。余下手動還是半自動的工作由操作者決定。其中KA是中間繼電器，SQ是行程開關，SF是腳踏開關，YV1 YV2 是油壓閥。
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
6樓  發表于: 2012-04-11 18:23
還有一張圖呢？5樓  人家說的是原理，不是要你教符號。上另外一張圖來
xtgm123
做個工控人，不停學習，不忘交流，不斷分享
級別: 工控俠客
精華主題: 0
發帖數量: 426 個
工控威望: 2536 點
下載積分: 7641 分
在線時間: 136(小時)
注冊時間: 2011-05-28
最后登錄: 2017-02-24
查看xtgm123的 主題 / 回貼
7樓  發表于: 2012-04-11 21:21
你的這個圖不完整~~~~上完整的圖，我?guī)湍惴治鰚
lu831226
代理施耐德西門子等品牌的元件!
級別: 家園常客
精華主題: 0
發帖數量: 312 個
工控威望: 541 點
下載積分: 2493 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2020-09-26
查看lu831226的 主題 / 回貼
8樓  發表于: 2012-04-11 22:26
引用
引用第6樓長豐實業于2012-04-11 18:23發表的  :
還有一張圖呢？5樓  人家說的是原理，不是要你教符號。上另外一張圖來

怎么看還有一張圖！我沒有看明白
QQ32135553
3943372498
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 125 點
下載積分: 1450 分
在線時間: 3(小時)
注冊時間: 2012-04-06
最后登錄: 2012-06-06
查看3943372498的 主題 / 回貼
9樓  發表于: 2012-04-11 22:49
這個圖好象就是啟動后 行程開關來回推動的  應該看這工作顯示出繼電器的工作  是完整的電路圖嗎  沒見過折彎?rùn)C(jī)器
有你有我更精彩
huhu
退出江湖多年、現在又現身江湖，望各位高人指點…
級別: 略有小成
精華主題: 0
發帖數量: 316 個
工控威望: 489 點
下載積分: 1057 分
在線時間: 179(小時)
注冊時間: 2007-06-05
最后登錄: 2015-12-13
查看huhu的 主題 / 回貼
10樓  發表于: 2012-04-12 00:00
暈啊。。。。。。。
yangli5260
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 1857 分
在線時間: 6(小時)
注冊時間: 2012-04-05
最后登錄: 2016-09-25
查看yangli5260的 主題 / 回貼
11樓  發表于: 2012-04-12 07:04
這圖不對，YV1上行YV2下行那你KA1和KA3就要對掉一下才行啊，SB4是上行點動，SB3斷開后按SB4點動上行，KA吸合，KA3斷開，KA1閉合，成了點動下行了，而且你熱繼電器常閉點也沒串入控制電路
  • «
