樓主發表于: 2011-09-29 07:44

只看樓主 | 小中大

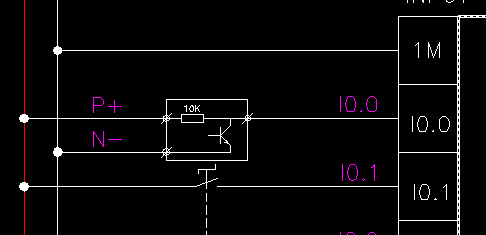

圖片：

請看附件說明書，型號為NPN，這樣接線可以的嗎？還有里面講的1100個脈沖/升，是不是1秒的時間有1100個脈沖產生？

附件：

流量計.pdf (125 K) 下載次數:67
網站提示: 請不要用迅雷下載附件，容易出錯

smallnick

do good

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 329 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的主題 / 回貼

1樓發表于: 2011-09-29 10:14

只看該作者 | 小中大

流量計是NPN，看你I0.1的接線，你的模塊是PNP的，需要繼電器轉一下。
1100脈沖/升，不就是1升的流量對應1100個脈沖嘛，跟1秒有啥關系。

qwe123zxclk

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的主題 / 回貼

2樓發表于: 2011-09-29 14:00

只看該作者 | 小中大

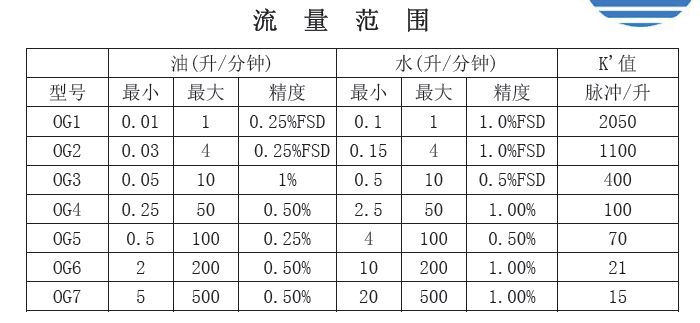

圖片：

我畫的就是NPN型啊，流量不用考慮時間的？如圖，假如我選用OG2型，是不是1分鐘內流過1L的液體(管道截面固定不變)會產生1100個脈沖？

[ 此帖被qwe123zxclk在2011-09-29 14:10重新編輯 ]

smallnick

do good

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 329 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的主題 / 回貼

3樓發表于: 2011-09-29 16:10

只看該作者 | 小中大

1.PLC模塊是什么？
2.和時間沒關系啊，你選OG2，只要是流過了1L的液體就會產生1100個脈沖，時間取決于流速啊。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5225 個
工控威望: 7449 點
下載積分: 159325 分
在線時間: 3180(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-21
查看sjm213的主題 / 回貼

4樓發表于: 2011-09-29 17:25

只看該作者 | 小中大

1.看I0.1的接線方法，PLC輸入端是PNP型，而你的NPN型信號直接接上去是不行的。
2.按照“脈沖/升"的單位來看，這是真的跟時間、管徑都沒啥關系。

qwe123zxclk

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的主題 / 回貼

5樓發表于: 2011-09-30 08:23

只看該作者 | 小中大

我的NPN/PNP輸出的旋轉編碼器（和其他傳感器），能否接到S7-200 CPU上？

都可以。S7-200 CPU和擴展模塊上的數字量輸入可以連接源型或漏型的傳感器輸出，連接時只要相應地改變公共端子的接法（是電源L＋連接到輸入公共端、還是電源的M連接到公共端）。
