樓主  發表于: 2011-09-10 07:38

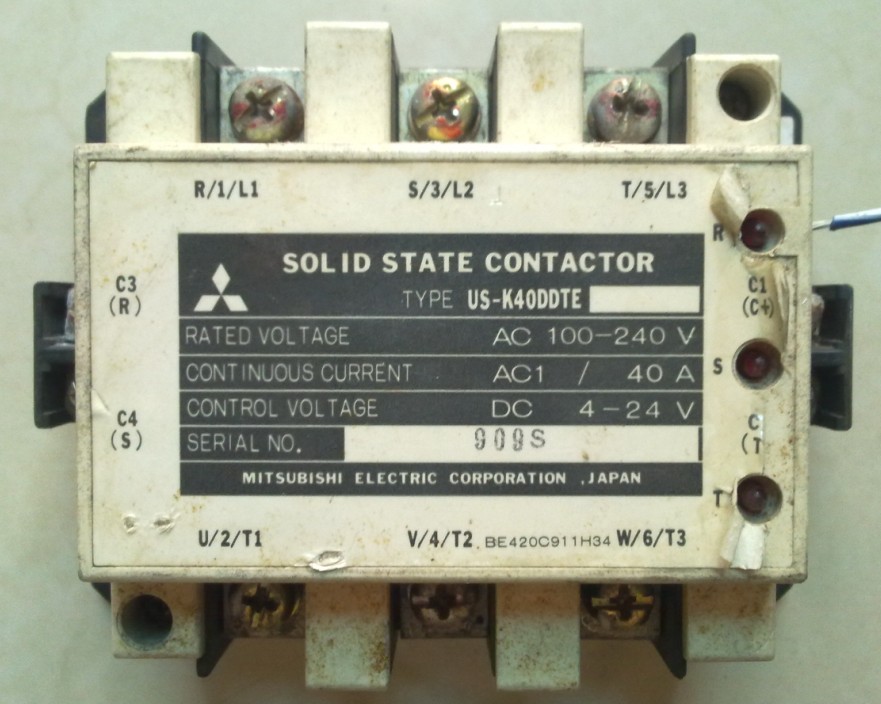

圖片：
請大家看一下這個東西怎樣接線，上面看到是240v控制電壓24v，進線能不能接380v，多謝了
xpvista
廣東汕頭
級別: 家園常客
精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-04-21
查看xpvista的 主題 / 回貼
1樓  發表于: 2011-09-10 07:43
這個東西以前沒有接觸過，進線是接三線380v還是接三線220v，如果接2線220v行不，有知道的說一下，
syfgw73
級別: 略有小成
精華主題: 0
發帖數量: 72 個
工控威望: 231 點
下載積分: 467 分
在線時間: 127(小時)
注冊時間: 2008-08-14
最后登錄: 2022-08-24
查看syfgw73的 主題 / 回貼
2樓  發表于: 2011-09-10 08:13
這是三相AC220V的固態繼電器，即24DC控制三相220VAC
xubaolin
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的 主題 / 回貼
3樓  發表于: 2011-09-10 08:56
這個東西是控制380V電源的固態繼電器（相當于接觸器），R S T接380V電源，右側的二極管是380V的電源指示燈，左側S  T是接380V的控制電源  U  V  W接電機。
tjzplc
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 122 點
下載積分: 604 分
在線時間: 19(小時)
注冊時間: 2011-07-13
最后登錄: 2018-04-22
查看tjzplc的 主題 / 回貼
4樓  發表于: 2011-09-10 10:50
這個和接觸器一個原理的.
胡驕陽
級別: 工控俠客
精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 188(小時)
注冊時間: 2009-12-16
最后登錄: 2024-11-19
查看胡驕陽的 主題 / 回貼
5樓  發表于: 2011-09-10 11:14
三菱的三相固態繼電器(接觸器），電壓是三相100－220V，日本本土使用的產品，控制電壓是4V-24V直流，不能接380V的。
yaogang1088
向朋友請教。相互幫助。
級別: 略有小成
精華主題: 0
發帖數量: 138 個
工控威望: 281 點
下載積分: 3641 分
在線時間: 126(小時)
注冊時間: 2009-05-21
最后登錄: 2021-12-09
查看yaogang1088的 主題 / 回貼
6樓  發表于: 2011-09-10 11:21
5樓是對的
向朋友學習
xpvista
廣東汕頭
級別: 家園常客
精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-04-21
查看xpvista的 主題 / 回貼
7樓  發表于: 2011-09-10 11:22
請教單獨接控制電壓24v能不能導通
wuliang211
小剛
級別: 家園常客
精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的 主題 / 回貼
8樓  發表于: 2011-09-10 11:25
和常規固態繼電器一樣的接法，注意主電源要220V的，380v要燒壞的
wuliang211
小剛
級別: 家園常客
精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的 主題 / 回貼
9樓  發表于: 2011-09-10 11:26
可以導通的
xpvista
廣東汕頭
級別: 家園常客
精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-04-21
查看xpvista的 主題 / 回貼
10樓  發表于: 2011-09-10 11:29
我單獨接直流16v電壓怎么導通不了，請教
xpvista
廣東汕頭
級別: 家園常客
精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-04-21
查看xpvista的 主題 / 回貼
11樓  發表于: 2011-09-10 11:30
這個固態接觸器用萬用表怎樣測量好壞
